KWALIFIKACJA ELE5 - CZERWIEC 2015



PYTANIE NR 13.

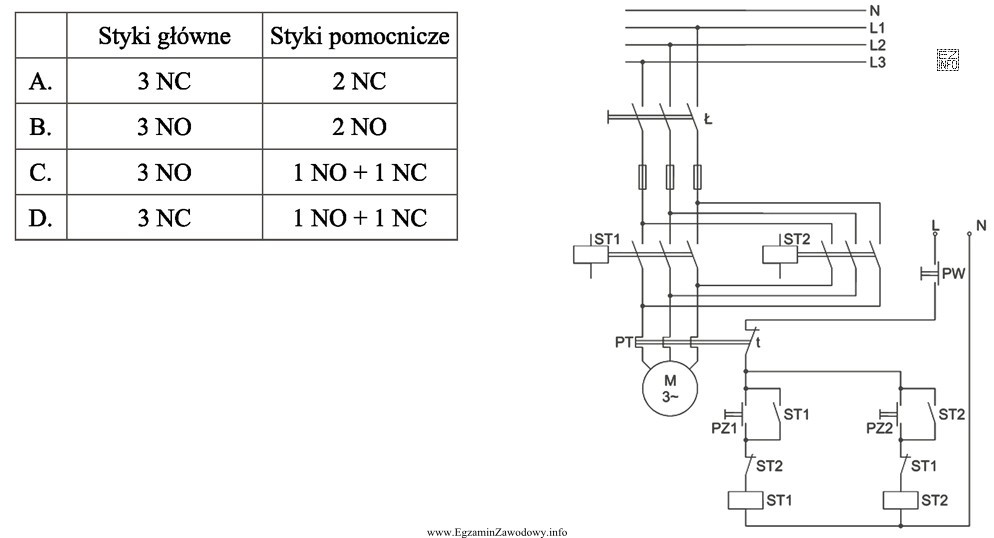

Jaki rodzaj oraz liczbę styków głównych i pomocniczych musi posiadać każdy ze styczników zastosowanych w układzie o przedstawionym schemacie połączeń?
Jaki rodzaj oraz liczbę styków głównych i pomocniczych
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Analizując schemat połączeń, można zauważyć, że każdy ze styczników musi mieć trzy styki główne do załączania silnika trójfazowego (oznaczone jako L1, L2, L3 na schemacie). Dodatkowo, styczniki mają styki pomocnicze wykorzystywane do celów sterowania. Na schemacie widać, że jeden stycznik ma jeden styk normalnie otwarty (NO) oraz jeden styk normalnie zamknięty (NC), co odpowiada opcji C.
