KWALIFIKACJA ELM1 - STYCZEŃ 2023



PYTANIE NR 8.

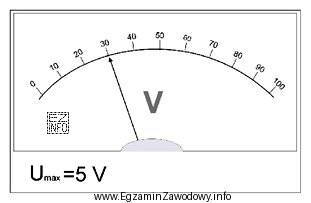

Jakie napięcie wskazuje woltomierz, jeżeli nastawiono zakres Umax = 5 V?
Jakie napięcie wskazuje woltomierz, jeżeli nastawiono zakres U<
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Analiza zdjęcia woltomierza pokazuje, że wskaźnik znajduje się na wartości 30 na skali od 0 do 100, przy maksymalnym zakresie pomiarowym 5 V. Obliczenie wartości napięcia dla tej pozycji wskaźnika (30 * 0,05 V) daje wynik 1,50 V, co jest zgodne z jedną z opcji odpowiedzi.
