KWALIFIKACJA ELE5 - STYCZEŃ 2015

Wyjaśnienie poprawnej odpowiedzi:

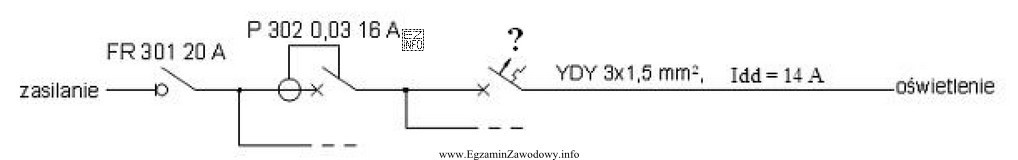

Wyłącznik nadprądowy zainstalowany w obwodzie oświetlenia powinien posiadać oznaczenie B6. Wynika to z analizy schematu układu zasilania przedstawionego na zdjęciu. Schemat pokazuje, że obwód oświetleniowy jest zabezpieczony wyłącznikiem różnicowoprądowym P302 o prądzie znamionowym 16 A. Zgodnie z zasadami doboru zabezpieczeń, wyłącznik nadprądowy powinien mieć prąd znamionowy mniejszy niż wyłącznik różnicowoprądowy. Spośród podanych opcji, B6 (6 A) jest najbardziej odpowiednim wyborem, zapewniającym selektywność działania zabezpieczeń i odpowiednią ochronę obwodu oświetleniowego.
