KWALIFIKACJA ELM6 - CZERWIEC 2024



PYTANIE NR 25.

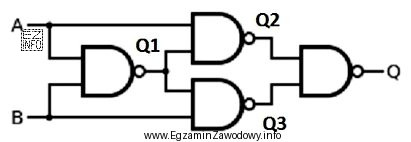

Jakie stany powinny się pojawić na kolejnych wyjściach bramek Q1, Q2, Q3, Q podczas sprawdzania przedstawionego układu po podaniu stanów wysokich na wejścia A i B?
Jakie stany powinny się pojawić na kolejnych wyjściach bramek
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Po podaniu stanów wysokich na wejścia A i B, bramka AND (Q1) daje wynik 1, który jest następnie negowany do 0. Bramka OR (Q2) z wejściami A i Q1 daje wynik 1, a bramka OR (Q3) z wejściami B i Q1 również daje wynik 1. Bramka AND (Q) z wejściami Q2 i Q3 daje wynik 1, który jest następnie negowany do 0. Dlatego poprawna odpowiedź to Q1=0, Q2=1, Q3=1, Q=0.
