KWALIFIKACJA ELM6 - STYCZEŃ 2018



PYTANIE NR 39.

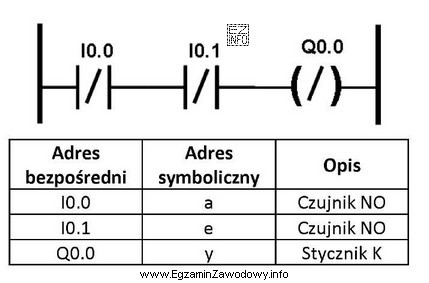

Korzystając z zamieszczonej listy przyporządkowania, określ którą funkcję logiczną realizuje przedstawiony program sterowniczy.
Korzystając z zamieszczonej listy przyporządkowania, określ któ
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Program sterowniczy przedstawia dwa czujniki NO połączone szeregowo. Wyjście Q0.0 (y) zostanie aktywowane tylko wtedy, gdy oba czujniki (a i e) są aktywne, co odpowiada funkcji logicznej AND (koniunkcja): y = a ∧ e.
