KWALIFIKACJA BUD16 + BUD17 - STYCZEŃ 2022

Wyjaśnienie poprawnej odpowiedzi:

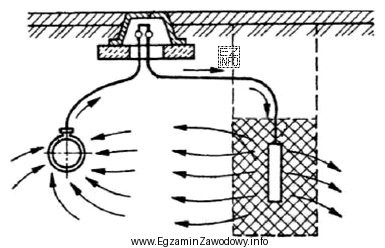

Rysunek przedstawia metodę protektorową ochrony gazociągu przed korozją. Charakterystycznym elementem tej metody jest protektor (anoda protektorowa) umieszczony w gruncie i połączony przewodem z chronioną konstrukcją (gazociągiem). Protektor wykonany jest z metalu mniej szlachetnego niż chroniona konstrukcja, co powoduje, że ulega on stopniowemu roztwarzaniu, oddając elektrony i tym samym chroniąc gazociąg. Na rysunku widoczny jest również kierunek przepływu prądu od protektora do chronionej konstrukcji, co jest typowe dla metody protektorowej. Metoda ta jest skuteczna i często stosowana w ochronie katodowej rurociągów podziemnych.
