Pytanie egzaminacyjne

To pytanie należy do kwalifikacji MEC.05 - Użytkowanie obrabiarek skrawających.

Wiedza ta jest potrzebna w zawodach: OPERATOR OBRABIAREK SKRAWAJĄCYCH oraz TECHNIK MECHANIK.

Question

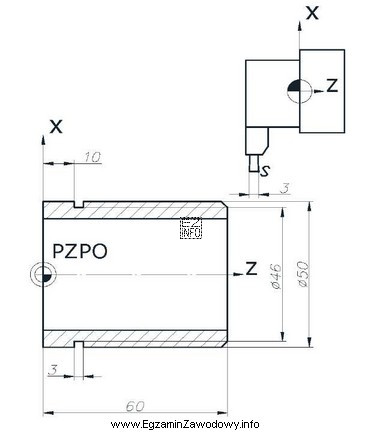

Który z poniższych fragmentów programu sterującego tokarki CNC prawidłowo...

Accepted Answer

Prawidłowy program uwzględnia pozycjonowanie narzędzia na średnicy zewnętrznej, przesuw w osi Z...

Answer

G0 X46 Z10; G1 Z0 F0.2; G1 X50; G0 Z10;

Answer

G0 X50 Z10; G1 Z3 F0.2; G1 X46; G0 Z10; (przy...

Answer

G0 X46 Z3; G1 Z0 F0.2; G1 X50; G0 Z3;

Answer

G0 X50 Z0; G1 Z3 F0.2; G1 X46; G0 Z0;

A.	G0 X46 Z10; G1 Z0 F0.2; G1 X50; G0 Z10;
B.	G0 X50 Z10; G1 Z3 F0.2; G1 X46; G0 Z10; (przy założeniu, że punkt S jest początkiem rowka, a narzędzie porusza się wzdłuż osi Z na głębokość rowka i do średnicy wewnętrznej)
C.	G0 X50 Z0; G1 Z3 F0.2; G1 X46; G0 Z0;
D.	G0 X46 Z3; G1 Z0 F0.2; G1 X50; G0 Z3;
	Zostaw bez odpowiedzi

KWALIFIKACJA MEC5 - STYCZEŃ 2018
