KWALIFIKACJA ELM6 - CZERWIEC 2024 (test 2)



PYTANIE NR 38.

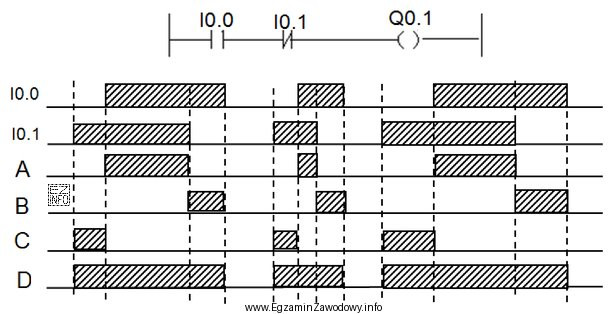

Który z przebiegów czasowych przedstawia stan wyjścia Q0.1 dla przedstawionych stanów wejść?
Który z przebiegów czasowych przedstawia stan wyjścia
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Poprawną odpowiedzią jest "Przebieg B", ponieważ wyjście Q0.1 jest aktywne tylko wtedy, gdy oba wejścia I0.0 i I0.1 są aktywne jednocześnie. Analizując przebiegi czasowe, widzimy, że tylko w przebiegu B wyjście Q0.1 jest aktywne w tych samych przedziałach czasowych, co oba wejścia I0.0 i I0.1. W pozostałych przebiegach wyjście Q0.1 nie jest zgodne z warunkami aktywności obu wejść.
