KWALIFIKACJA BUD16 + BUD17 - STYCZEŃ 2022



PYTANIE NR 15.

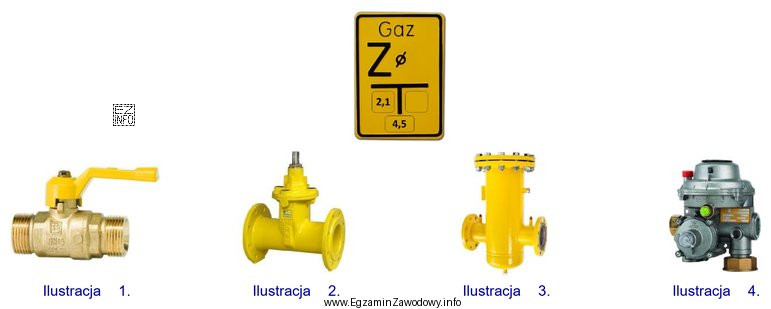

Na której ilustracji przedstawiono element uzbrojenia sieci gazowej opisany na przedstawionej tabliczce orientacyjnej?
Na której ilustracji przedstawiono element uzbrojenia sieci gazowej opisany
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Tabliczka orientacyjna przedstawia symbol "Gaz" z dodatkowymi informacjami o ciśnieniu (2,1) oraz średnicy (4,5). Ilustracja 2 przedstawia zawór gazowy, który jest typowym elementem uzbrojenia sieci gazowej, używanym do kontroli przepływu gazu, co zgadza się z informacjami na tabliczce. Pozostałe ilustracje przedstawiają inne typy zaworów i urządzenia, które nie są bezpośrednio związane z opisem na tabliczce.
