KWALIFIKACJA ELM6 - STYCZEŃ 2024

PYTANIE NR 36.

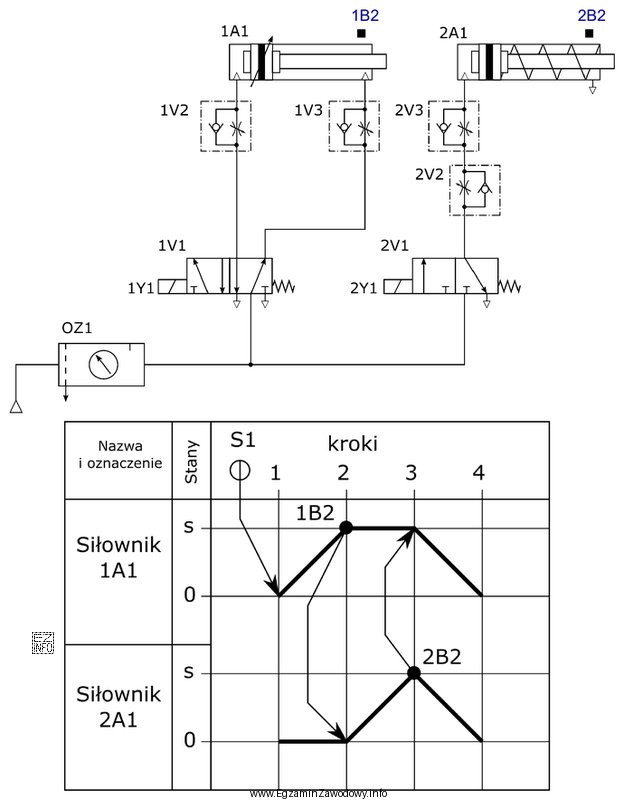

Na podstawie przedstawionego schematu pneumatycznego oraz tabeli sekwencji wskaż, jaka jest prawidłowa kolejność ruchów siłowników 1A1 i 2A1 w cyklu pracy po naciśnięciu przycisku S1.

Ilustracja przedstawia schemat pneumatyczny, który jest częścią egzaminu zawodowego dla technika mechatronika w

A.	Najpierw wysuwa się siłownik 1A1, następnie wysuwa się siłownik 2A1, po czym chowa się siłownik 1A1, a na końcu chowa się siłownik 2A1.
B.	Najpierw wysuwa się siłownik 2A1, następnie wysuwa się siłownik 1A1, po czym chowa się siłownik 2A1, a na końcu chowa się siłownik 1A1.
C.	Siłowniki nie wykonują żadnego ruchu po naciśnięciu przycisku S1.
D.	Oba siłowniki wysuwają się jednocześnie, a następnie chowają się jednocześnie.
	Zostaw bez odpowiedzi

Wyjaśnienie poprawnej odpowiedzi:
Poprawna sekwencja wynika z analizy tabeli: 1A1 wysuwa się jako pierwszy, potem 2A1, następnie 1A1 się chowa, a na końcu 2A1 pozostaje wysunięty.

Pełne wyjaśnienie:

Analizując schemat i tabelę sekwencji:
W kroku 1 oba siłowniki są schowane (pozycja 0).
W kroku 2 wysuwa się siłownik 1A1 (przechodzi do pozycji s), 2A1 pozostaje schowany.
W kroku 3 siłownik 1A1 pozostaje wysunięty, a wysuwa się siłownik 2A1.
W kroku 4 siłownik 1A1 się chowa, a 2A1 pozostaje wysunięty.

Odpowiedzi alternatywne są błędne, ponieważ:
- Alternatywa 1: kolejność ruchów jest odwrotna.
- Alternatywa 2: nie ma jednoczesnego ruchu obu siłowników.
- Alternatywa 3: układ wykonuje cykl po naciśnięciu S1.

Wskazówka: Przy analizie układów sekwencyjnych zawsze korzystaj z tabeli kroków i oznaczeń krańcówek.
