KWALIFIKACJA MEC3 + MEC5 + MEC8 + MEC9 - STYCZEŃ 2011



PYTANIE NR 29.

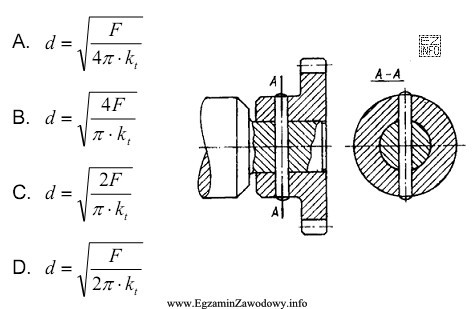

Na rysunku przedstawiono połączenie kołkowe poprzeczne. Jeżeli na kołek działa siła F, a wytrzymałość materiału kołka na ścinanie wynosi kt, to średnicę kołka należy wyznaczyć ze wzoru
Na rysunku przedstawiono połączenie kołkowe poprzeczne. Jeżeli
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wzór na średnicę kołka d wynika z warunku, że naprężenie ścinające τ nie może przekroczyć wytrzymałości materiału na ścinanie kt. Po przekształceniu wzoru na naprężenie ścinające τ = F / A, gdzie A = πd²/4, otrzymujemy wzór na średnicę kołka d = √(4F / (πkt)), który jest zgodny z odpowiedzią C.
