KWALIFIKACJA ELM6 - CZERWIEC 2022



PYTANIE NR 26.

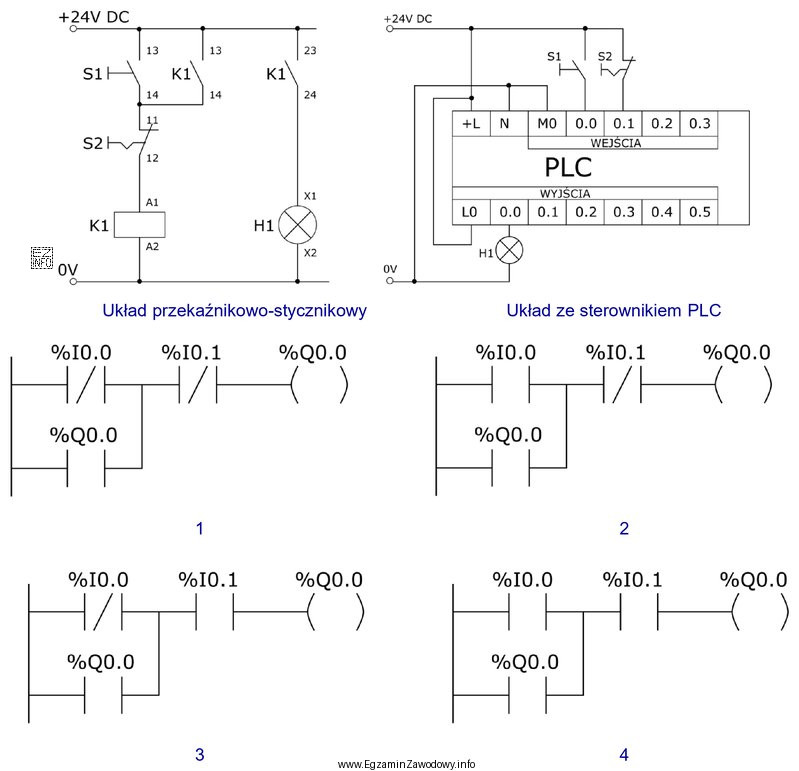

Na schematach zostały przedstawione układy: przekaźnikowo-stycznikowy oraz zastępujący go układ ze sterownikiem PLC. Który z przedstawionych programów zapisanych w języku LD realizuje działanie układu przekaźnikowo-stykowego?
Na schematach zostały przedstawione układy: przekaźnikowo-stycznikowy oraz
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Analizując schematy układów przekaźnikowo-stycznikowego i sterownika PLC, należy zwrócić uwagę na sposób działania i połączenia elementów. W układzie przekaźnikowo-stycznikowym, przekaźnik K1 jest aktywowany przez zamknięcie przycisków S1 lub S2, co powoduje załączenie lampy H1. W programie PLC działanie to jest odwzorowane przez odpowiednie połączenia logiczne wejść i wyjść. Program nr 4 na schemacie logicznym PLC odzwierciedla działanie układu przekaźnikowo-stycznikowego, gdzie wejścia %I0.0 i %I0.1 (odpowiadające S1 i S2) są połączone w bramce OR, co aktywuje wyjście %Q0.0 (odpowiadające lampie H1) w przypadku aktywacji któregokolwiek z wejść.
