KWALIFIKACJA ELM6 - CZERWIEC 2021



PYTANIE NR 26.

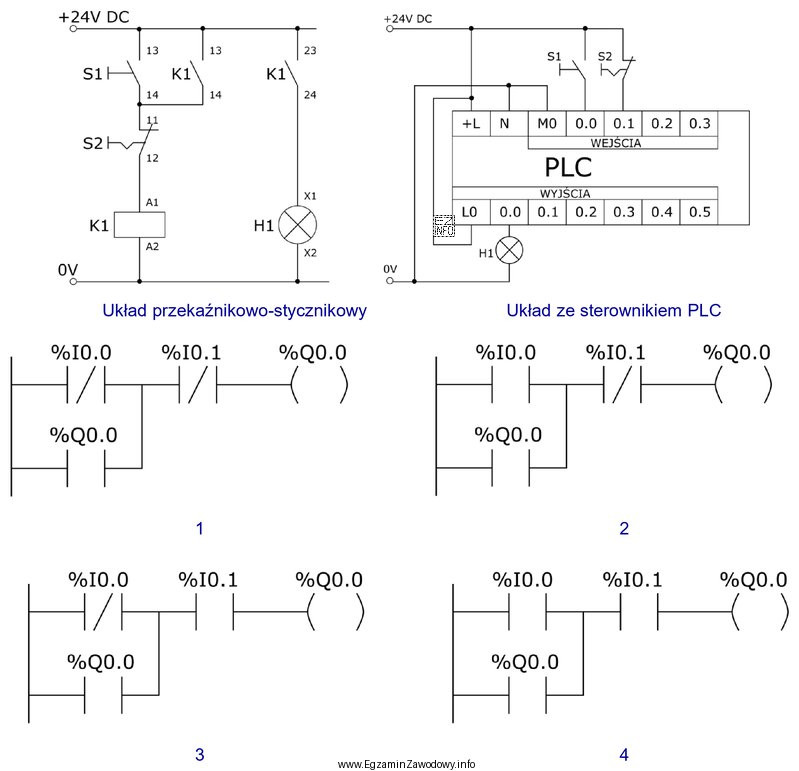

Na schematach zostały przedstawione układy: przekaźnikowo-stycznikowy oraz zastępujący go układ ze sterownikiem PLC. Który z przedstawionych programów zapisanych w języku LD realizuje działanie układu przekaźnikowo-stykowego?
Na schematach zostały przedstawione układy: przekaźnikowo-stycznikowy oraz
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Analizując schematy układów przekaźnikowo-stycznikowego i sterownika PLC, należy zwrócić uwagę na sposób działania i połączenia elementów. W układzie przekaźnikowo-stycznikowym, przekaźnik K1 jest aktywowany przez zamknięcie przycisków S1 lub S2, co powoduje załączenie lampy H1. Porównując to z programami w języku Ladder Diagram (LD) dla sterownika PLC, program numer 4 odzwierciedla tę samą logikę działania: wejścia %I0.0 i %I0.1 (odpowiadające S1 i S2) są połączone równolegle, co odpowiada działaniu przycisków S1 i S2 w układzie przekaźnikowym, a wyjście %Q0.0 (odpowiadające lampie H1) jest aktywowane, gdy którykolwiek z przycisków jest naciśnięty.
