KWALIFIKACJA ELM6 - CZERWIEC 2024 (test 2)



PYTANIE NR 26.

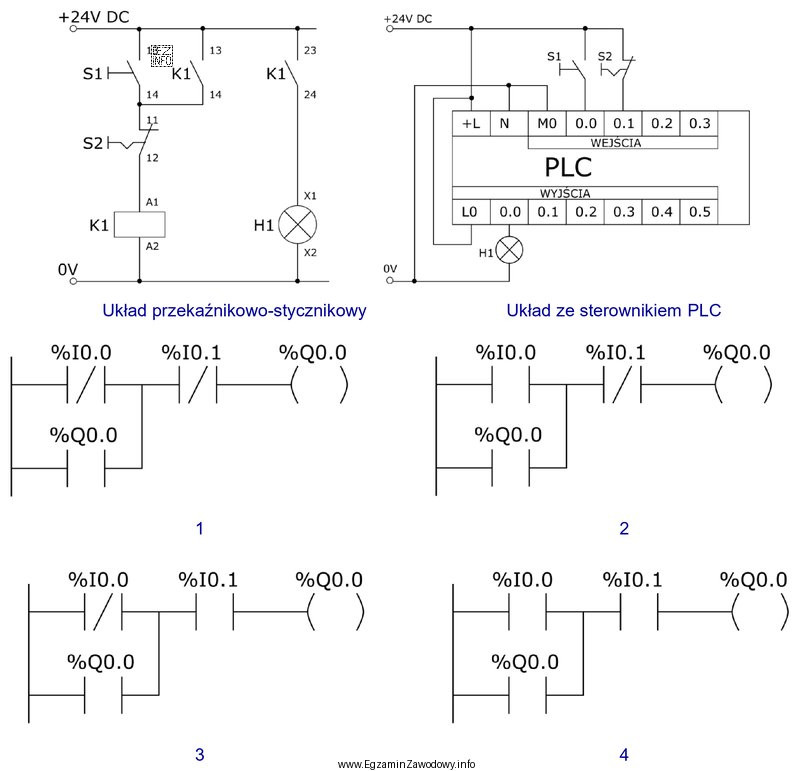

Na schematach zostały przedstawione układy: przekaźnikowo-stycznikowy oraz zastępujący go układ ze sterownikiem PLC. Który z przedstawionych programów zapisanych w języku LD realizuje działanie układu przekaźnikowo-stykowego?
Na schematach zostały przedstawione układy: przekaźnikowo-stycznikowy oraz
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Program 4 poprawnie odwzorowuje logikę układu przekaźnikowo-stycznikowego: naciśnięcie S1 (%I0.0) załącza %Q0.0, który jest podtrzymywany przez własny styk, a wyłączenie następuje po naciśnięciu S2 (%I0.1).
