KWALIFIKACJA ELM6 - CZERWIEC 2021



PYTANIE NR 21.

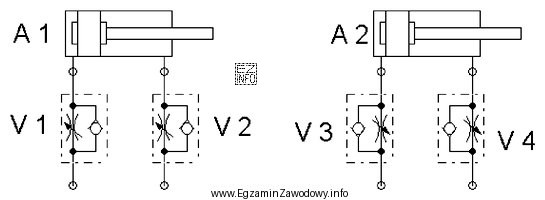

Które połączenie zaworu dławiąco-zwrotnego z siłownikiem należy narysować na schemacie, by projektowany układ zapewniał spowolnienie wysuwu tłoczyska siłownika dwustronnego działania na wylocie?
Które połączenie zaworu dławiąco-zwrotnego z sił
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na schemacie V4 zawór dławiąco-zwrotny jest umieszczony na wylocie siłownika dwustronnego działania, co pozwala na kontrolowanie prędkości wysuwu tłoczyska poprzez ograniczenie przepływu oleju hydraulicznego tylko w jednym kierunku. Pozwala to na spowolnienie wysuwu tłoczyska, co jest zgodne z wymaganiami zadania. Pozostałe schematy (V1, V2, V3) nie spełniają tego kryterium, ponieważ są umieszczone na wejściu lub nie kontrolują przepływu w odpowiedni sposób.
