KWALIFIKACJA ELM6 - CZERWIEC 2024 (test 2)



PYTANIE NR 21.

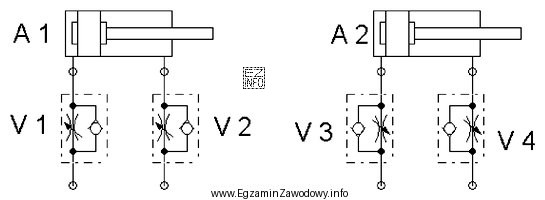

Które połączenie zaworu dławiąco-zwrotnego z siłownikiem należy narysować na schemacie, by projektowany układ zapewniał spowolnienie wysuwu tłoczyska siłownika dwustronnego działania na wylocie?
Które połączenie zaworu dławiąco-zwrotnego z sił
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Aby spowolnić wysuw tłoczyska siłownika dwustronnego działania, zawór dławiąco-zwrotny musi być umieszczony na wylocie siłownika. Na schemacie V4 zawór dławiąco-zwrotny jest umieszczony na wylocie siłownika, co pozwala na kontrolowanie przepływu oleju hydraulicznego i tym samym spowolnienie wysuwu tłoczyska. Dlatego poprawną odpowiedzią jest V4.
