KWALIFIKACJA ELM6 - STYCZEŃ 2023 (test 3)



PYTANIE NR 10.

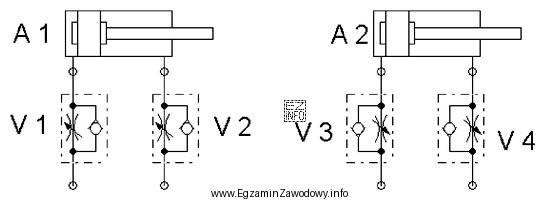

Które połączenie zaworu dławiąco-zwrotnego z siłownikiem należy narysować na schemacie, by projektowany układ zapewniał spowolnienie wsuwania tłoczyska siłownika dwustronnego działania na wylocie?
Które połączenie zaworu dławiąco-zwrotnego z sił
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Analizując schematy przedstawione na zdjęciu, odpowiedź "V3" jest poprawna, ponieważ zawór dławiąco-zwrotny V3 jest umieszczony na wylocie siłownika dwustronnego działania A2, co pozwala na kontrolowanie prędkości wsuwania tłoczyska podczas jego wyjścia, co jest zgodne z treścią pytania. Zawór ten umożliwia ograniczenie przepływu oleju hydraulicznego w jednym kierunku, co spowalnia ruch tłoczyska, jednocześnie pozwalając na swobodny przepływ w kierunku przeciwnym.
