PYTANIE NR 28.
Symbol graficzny będący oznaczeniem fotodiody przedstawiono na rysunku oznaczonym numerem
Symbol graficzny będący oznaczeniem fotodiody przedstawiono na rysunku
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:

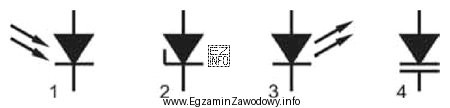

Symbol graficzny fotodiody to dioda z dwoma strzałkami skierowanymi w stronę diody, co oznacza, że dioda reaguje na światło. Na rysunku oznaczonym numerem 1 znajduje się symbol fotodiody, co jest zgodne z opisem w pytaniu. Pozostałe symbole przedstawiają inne elementy elektroniczne: numer 2 to dioda Zenera, numer 3 to dioda LED, a numer 4 to kondensator.
