KWALIFIKACJA ELM3 - CZERWIEC 2022



PYTANIE NR 38.

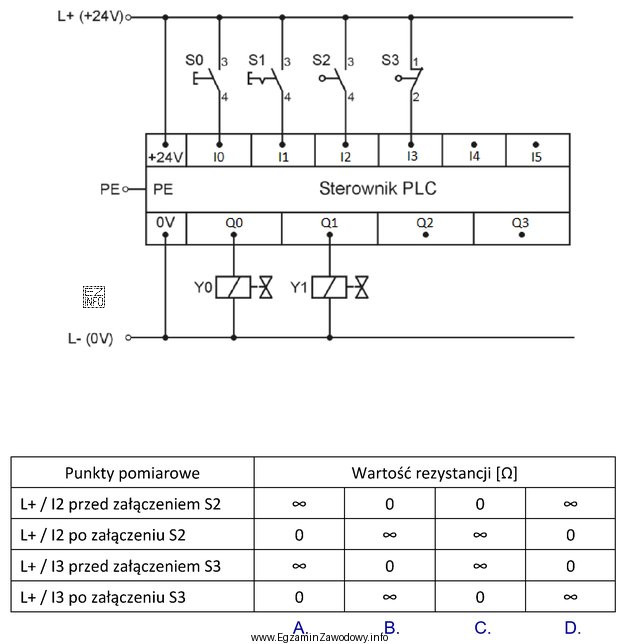

W celu sprawdzenia zgodności montażu czujników S2 i S3 ze schematem układu sterowania, przedstawionym na rysunku, wykonano pomiary rezystancji pomiędzy punktami wskazanymi w tabeli. Które wyniki potwierdzają poprawność wykonanego montażu?
W celu sprawdzenia zgodności montażu czujników S2
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Poprawność montażu czujników S2 i S3 można zweryfikować poprzez pomiar rezystancji między odpowiednimi punktami przed i po załączeniu czujników. Przed załączeniem czujników obwody są otwarte, więc rezystancja powinna być nieskończona (∞). Po załączeniu czujników obwody są zamknięte, więc rezystancja powinna wynosić 0 Ω. Analizując wyniki pomiarów w tabeli, tylko odpowiedź D spełnia te warunki, co potwierdza poprawność montażu czujników.
