KWALIFIKACJA ELM4 - CZERWIEC 2021



PYTANIE NR 10.

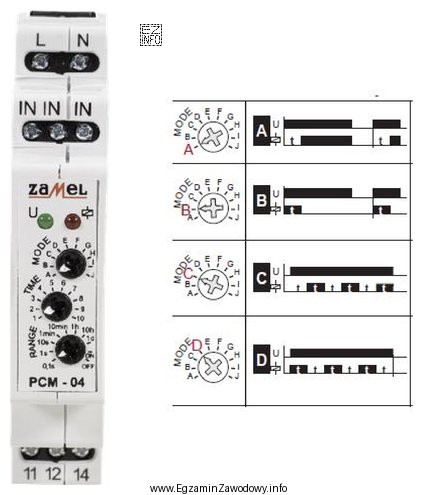

W której pozycji należy ustawić pokrętło wyboru funkcji przekaźnika czasowego, aby realizował funkcję opóźnionego załączenia bez pracy cyklicznej?
W której pozycji należy ustawić pokrętło
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie analizy dostarczonego obrazu przekaźnika czasowego Zamel PCM-04, funkcja opóźnionego załączenia bez pracy cyklicznej jest reprezentowana przez symbol w pozycji A. Symbol ten pokazuje, że po podaniu sygnału wejściowego (IN) następuje opóźnienie, po którym urządzenie jest załączane i pozostaje w tym stanie do momentu zaniku sygnału wejściowego. Pozostałe pozycje (B, C, D) reprezentują inne rodzaje działania, które obejmują opóźnienie wyłączenia, załączenie z opóźnieniem i powtarzalne cykle załączania i wyłączania, co nie odpowiada wymaganiom zadania.
