KWALIFIKACJA ELM3 - STYCZEŃ 2017 (test 2)

Wyjaśnienie poprawnej odpowiedzi:

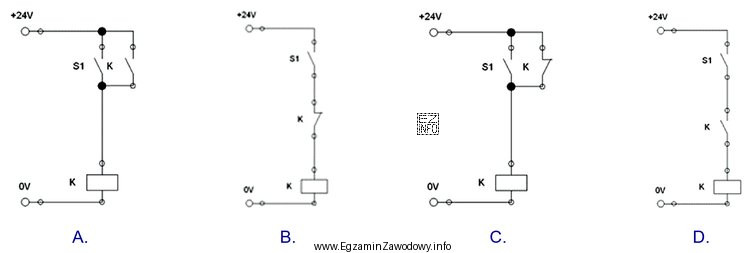

Odpowiedź A jest poprawna, ponieważ przedstawia układ z załączeniem z podtrzymaniem. W tym układzie, po zamknięciu przycisku S1, przekaźnik K zostaje aktywowany, a jego styk pomocniczy (również oznaczony jako K) zamyka obwód, utrzymując przekaźnik w stanie załączonym nawet po zwolnieniu przycisku S1. Pozostałe schematy (B, C, D) nie posiadają takiej funkcji podtrzymania.
