KWALIFIKACJA ELM6 - WRZESIEŃ 2015



PYTANIE NR 22.

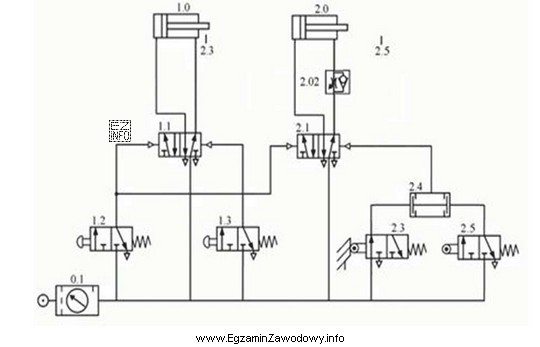

W układzie przedstawionym na rysunku, przy wysuniętych tłoczyskach obu siłowników przesterowane sązawory
W układzie przedstawionym na rysunku, przy wysuniętych tł
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie analizy schematu hydraulicznego, przy wysuniętych tłoczyskach obu siłowników, przesterowane muszą być zawory odpowiadające za kierowanie przepływu medium do tych siłowników oraz za odprowadzenie medium po pracy siłownika. Zawory te to: 1.1 (zawór rozdzielający dla pierwszego siłownika), 2.1 (zawór rozdzielający dla drugiego siłownika) oraz 2.5 (zawór przelewowy dla drugiego obwodu), które odpowiadają za utrzymanie odpowiedniego ciśnienia w układzie i umożliwiają powrót oleju do zbiornika.
