KWALIFIKACJA ELM5 - CZERWIEC 2021



PYTANIE NR 39.

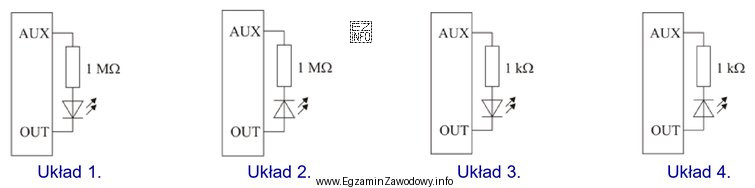

Wskaż układ prawidłowego podłączenia wskaźnika czuwania (LED) do wyjścia typu OC (OUT). Napięcie na wyjściu AUX jest równe +12 V.
Wskaż układ prawidłowego podłączenia wskaźnika czuwania (
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wskaźnik LED powinien być podłączony w taki sposób, aby mógł być prawidłowo zasilany i sterowany przez wyjście typu OC (Open Collector). W układzie 3, LED jest podłączony anodą do napięcia dodatniego (+12V AUX), a katodą przez rezystor do wyjścia OUT. Taki sposób połączenia pozwala na prawidłowe sterowanie diodą LED poprzez wyjście OC, które może zwierać wyjście do masy (GND) w celu zaświecenia LED. Rezystor ogranicza prąd płynący przez LED, zapewniając jego ochronę przed uszkodzeniem.
