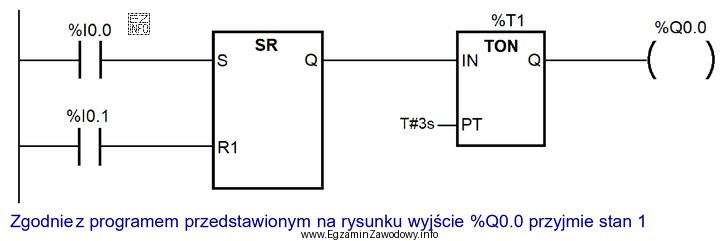

Na schemacie wejście %I0.0 jest podłączone do wejścia S (Set) przerzutnika SR. Oznacza to, że chwilowe naciśnięcie %I0.0 ustawia wyjście Q przerzutnika na 1 i ten stan jest zatrzaskiwany (utrzymuje się po zwolnieniu przycisku).
Wyjście Q przerzutnika SR zasila wejście IN timera TON (%T1) o nastawie PT = T#3s. Timer TON działa jako opóźnione załączenie: gdy IN przejdzie na 1, timer zaczyna odliczanie, a jego wyjście Q przechodzi na 1 dopiero po upływie ustawionego czasu PT.
Dlatego wyjście %Q0.0 (podłączone do Q timera TON) przyjmie stan 1 po 3 s od chwili ustawienia SR, czyli od impulsu na %I0.0, pod warunkiem że w tym czasie nie zostanie wykonany reset.
- Odpowiedź poprawna: "po 3 s od chwilowego naciśnięcia %I0.0, jeżeli %I0.1=0" – %I0.1 jest wejściem resetu SR, więc musi być nieaktywne, aby SR podtrzymywał IN timera przez czas odmierzania.
- Dlaczego pozostałe są błędne?
"po 3 s od chwilowego naciśnięcia %I0.1…" – %I0.1 jest resetem (R1), więc nie uruchamia układu, tylko go kasuje.
"przez 3 s od chwilowego naciśnięcia %I0.0…" – sformułowanie "przez 3 s" odpowiada timerowi impulsowemu (TP). TON nie generuje impulsu o długości 3 s, tylko załącza wyjście po czasie i trzyma je, dopóki IN pozostaje w stanie 1.
"…jeżeli %I0.1=1" – aktywny reset gasi przerzutnik SR, zeruje IN timera i powoduje natychmiastowe wyłączenie %Q0.0, więc warunek jest sprzeczny z uzyskaniem stanu 1.
W praktyce taki układ realizuje opóźnione załączenie wyjścia z możliwością natychmiastowego skasowania (STOP/RESET), co jest typowe dla sekwencji rozruchowych i prostych zabezpieczeń w automatyce.
