KWALIFIKACJA ELM5 - STYCZEŃ 2025

Wyjaśnienie poprawnej odpowiedzi:

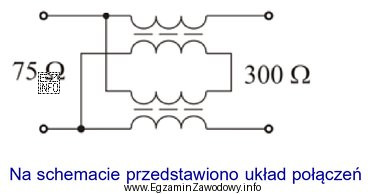

Na schemacie przedstawiono układ połączeń transformatora z odczepem środkowym, który działa jako symetryzator impedancji. Symetryzatory są stosowane do przekształcania impedancji niesymetrycznych, takich jak 75 Ω, na impedancje symetryczne, takie jak 300 Ω. W praktyce używa się ich często w instalacjach antenowych, gdzie niezbędne jest dopasowanie różnych wartości impedancji. Nie wymaga to skomplikowanych obliczeń, ponieważ zasada działania opiera się na podstawowych właściwościach transformatorów i dopasowywaniu impedancji.
