KWALIFIKACJA INF8 - CZERWIEC 2017



PYTANIE NR 10.

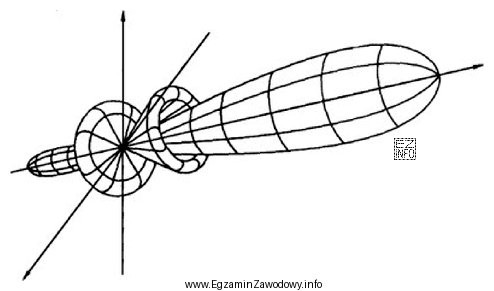

Jaką charakterystykę promieniowania anteny przedstawia rysunek?
Ilustracja przedstawia charakterystykę promieniowania anteny w przestrzeni trójwymiarowej.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Charakterystyka przestrzenna przedstawia promieniowanie anteny w trzech wymiarach (3D), czyli zależność natężenia/zysku od kierunku w przestrzeni. Charakterystyki pionowa/pozioma (horyzontalna) to zwykle przekroje 2D w wybranej płaszczyźnie (elewacji lub azymutu).

Pełne wyjaśnienie:

Charakterystyka promieniowania (diagram antenowy) opisuje, jak antena promieniuje lub odbiera sygnał w zależności od kierunku. W praktyce spotyka się dwa główne sposoby prezentacji:

  • Charakterystyka przestrzenna (3D) – pokazuje rozkład promieniowania w całej przestrzeni. Taki rysunek ilustruje "bryłę" promieniowania, dzięki czemu widać jednocześnie kierunek maksymalnego promieniowania, listki boczne oraz strefy osłabienia.
  • Charakterystyki w przekrojach (2D) – to wykresy w jednej płaszczyźnie. Najczęściej są to: przekrój poziomy (w azymucie) oraz przekrój pionowy (w elewacji). Służą do szybkiej oceny, jak antena "widzi" dookoła (azymut) i jak promieniuje w górę/dół (elewacja).

W tym pytaniu prawidłowa odpowiedź to "Przestrzenną.", ponieważ rysunek przedstawia charakterystykę w ujęciu 3D (zależność od kierunku w przestrzeni), a nie pojedynczy przekrój w jednej płaszczyźnie.

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • "Wertykalną." – sugeruje przekrój pionowy (elewacja). Byłaby właściwa dla wykresu 2D w płaszczyźnie pionowej, a nie dla pełnej prezentacji 3D.
  • "Poziomą." – odnosi się do przekroju poziomego (azymut), czyli wykresu 2D dookoła anteny.
  • "Horyzontalną." – w praktyce jest to określenie bliskoznaczne do "poziomą" (również wskazuje płaszczyznę poziomą), więc nie opisuje charakterystyki 3D.

Wskazówka egzaminacyjna: najpierw rozstrzygnij, czy rysunek jest bryłą 3D, czy pojedynczym wykresem w jednej płaszczyźnie. Dopiero potem dobieraj nazwę (przestrzenna vs pionowa/pozioma).

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest charakterystyka promieniowania anteny?
To opis (najczęściej wykres) pokazujący, jak silnie antena promieniuje lub odbiera sygnał w zależności od kierunku. Z diagramu wnioskuje się m.in. o kierunkowości, listkach bocznych i obszarach osłabienia sygnału.
Jak rozpoznać, że wykres jest charakterystyką przestrzenną (3D)?
Charakterystyka przestrzenna wygląda jak bryła lub "balon" promieniowania w trzech wymiarach. Nie jest to pojedyncza krzywa na układzie współrzędnych, tylko kształt pokazujący poziom promieniowania dla wielu kierunków naraz.
Czym różni się charakterystyka pozioma od pionowej anteny?
Pozioma to zwykle przekrój w azymucie (dookoła anteny) i mówi, jak antena promieniuje w płaszczyźnie poziomej. Pionowa to przekrój w elewacji (góra–dół) i pokazuje zależność promieniowania od kąta wzniesienia.
Dlaczego w opisach spotyka się azymut i elewację przy antenach?
Bo pozwalają jednoznacznie opisać kierunek w przestrzeni: azymut to kierunek "na boki" względem północy/osi odniesienia, a elewacja to kąt w górę lub w dół. Wykresy anten często podają oba przekroje osobno.
Czy "horyzontalna" oznacza to samo co "pozioma" w diagramach antenowych?
W wielu materiałach tak: oba określenia odnoszą się do płaszczyzny poziomej (przekrój w azymucie). Warto jednak czytać legendę/osi wykresu, bo czasem producent doprecyzowuje, czy chodzi o przekrój H-plane/E-plane.
Jakie informacje praktyczne daje charakterystyka przestrzenna anteny?
Pozwala ocenić pokrycie w całej przestrzeni: gdzie antena ma maksimum promieniowania, jakie są listki boczne i w jakich kierunkach sygnał będzie tłumiony. To kluczowe przy planowaniu łączy radiowych i ograniczaniu zakłóceń.
Co to są listki boczne na charakterystyce promieniowania?
To mniejsze maksima promieniowania poza głównym kierunkiem pracy anteny. Mogą powodować odbiór/emitowanie sygnału w niepożądanych kierunkach, co zwiększa ryzyko zakłóceń lub pogarsza bezpieczeństwo i jakość łącza.
Jakie błędy najczęściej robi się przy czytaniu diagramów anten?
Typowe pomyłki to mylenie przekroju poziomego z pionowym, ignorowanie skali (dB), nieuwzględnianie listków bocznych oraz zakładanie, że każdy "okrągły" rysunek jest 3D. Pomaga sprawdzanie osi i podpisów (azymut/elewacja).
Czy charakterystyka promieniowania mówi coś o zysku anteny?
Tak, często prezentuje rozkład zysku w zależności od kierunku. Maksimum diagramu odpowiada kierunkowi największego zysku (najsilniejszego promieniowania). Trzeba jednak sprawdzić, czy wykres jest znormalizowany, czy podany w wartościach bezwzględnych.
Jak przygotować się do zadań o charakterystykach anten na egzamin?
Ćwicz rozpoznawanie: diagram 3D vs przekrój 2D, azymut vs elewacja, główny listek vs boczne. Korzystaj z kart katalogowych anten i porównuj różne typy (dookólne, sektorowe, kierunkowe), zapisując, co wynika z kształtu wykresu.
info

Statystycznie 48% uczniów zna prawidłową odpowiedź. trudne

W praktyce zawodowej kluczowe jest to, że charakterystyka przestrzenna przedstawia promieniowanie anteny w trzech wymiarach (3D), czyli zależność natężenia/zysku od kierunku w przestrzeni.

Źródła:

  • Constantine A. Balanis, "Antenna Theory: Analysis and Design", rozdziały dotyczące radiation pattern/field patterns (diagramy 2D i 3D)
  • John D. Kraus, "Antennas", część o charakterystykach promieniowania i definicjach przekrojów poziomych/pionowych
  • ARRL, "The ARRL Antenna Book", rozdziały o interpretacji wykresów charakterystyk promieniowania (azymut/elewacja oraz ujęcie 3D)

Materiały:

  • Podręczniki z teorii anten: rozdziały o diagramach promieniowania i kierunkowości
  • Dokumentacje producentów anten (karty katalogowe z wykresami 2D/3D)
  • Materiały szkoleniowe z projektowania łączy radiowych (azymut, elewacja, listki boczne)
