KWALIFIKACJA ELE2 - STYCZEŃ 2020 (test 2)

Wyjaśnienie poprawnej odpowiedzi:

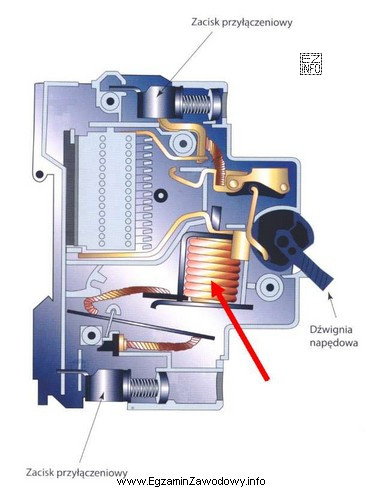

Element wskazany na rysunku czerwoną strzałką to wyzwalacz zwarciowy, który jest częścią wyłącznika nadprądowego. Jego funkcją jest szybkie wyłączenie obwodu w przypadku wystąpienia zwarciowego przepływu prądu, co jest kluczowe dla ochrony instalacji elektrycznej przed uszkodzeniem. Wyzwalacz zwarciowy reaguje na gwałtowny wzrost prądu, który jest charakterystyczny dla stanu zwarcia.
