W systemach suchej zabudowy profile UD pełnią zwykle funkcję profili obwodowych (przyściennych), a profile CD stanowią element nośny rusztu, do którego mocuje się okładzinę (np. płyty g-k). Rozpoznanie rodzaju konstrukcji polega na ocenie, w jaki sposób przenoszone są obciążenia i jak ułożone są profile.

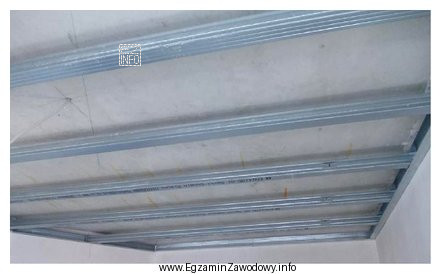

Odpowiedź "Samonośną." jest właściwa dla rozwiązania, w którym ruszt z profili CD jest oparty na obwodowych UD i "przechodzi" przez pomieszczenie jako element samonośny (w typowym ujęciu: bez charakterystycznych wieszaków podtrzymujących ruszt do stropu). Kluczowe jest więc odróżnienie: oparcie na obwodzie vs podwieszenie do stropu.
Dlaczego pozostałe odpowiedzi są nieprawidłowe w tym ujęciu?
- "Podwieszaną." – wskazuje na konstrukcję, w której ruszt jest zasadniczo przenoszony przez wieszaki zamocowane do stropu. Jeżeli ilustracja pokazuje oparcie i brak typowych punktów podwieszenia, taka odpowiedź nie pasuje.
- "Jednokierunkową krzyżową." – nazwa sugeruje układ krzyżowy (dwa kierunki profili tworzące "kratę"), co w praktyce wiąże się z innym rozkładem elementów rusztu niż prosty układ samonośny.
- "Jednokierunkową dwupoziomową." – dotyczy rusztu dwuwarstwowego (dwa poziomy profili/połączeń), co rozpoznaje się po obecności profili głównych i nośnych na różnych poziomach oraz odpowiednich łączników. Gdy ilustracja przedstawia układ bez takiego "piętrowania", ta odpowiedź nie jest trafna.
Wskazówka egzaminacyjna: najpierw ustal, czy widzisz elementy podwieszenia do stropu (wieszaki, pręty, kotwy). Jeśli nie – rozważ konstrukcję samonośną. Następnie sprawdź, czy układ jest jednokierunkowy, krzyżowy lub dwupoziomowy, analizując liczbę kierunków profili i "poziomy" rusztu.
