KWALIFIKACJA INF1 - STYCZEŃ 2017



PYTANIE NR 21.

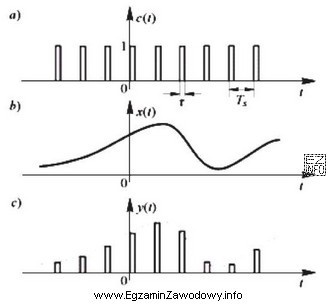

Jaką modulację przedstawiają wykresy, na którym są zamieszczone przebiegi sygnału nośnego (rys. a), sygnału modulującego (rys. b) i sygnału zmodulowanego (rys. c)?
Jaką modulację przedstawiają wykresy, na którym są zamieszczone przebiegi
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W modulacji PAM (Pulse-Amplitude Modulation) amplituda impulsów sygnału nośnego jest modulowana przez sygnał modulujący. Na rysunku a) przedstawiono sygnał nośny w postaci impulsów o stałej amplitudzie. Na rysunku b) przedstawiono sygnał modulujący, który jest sygnałem analogowym. Na rysunku c) widać, że amplituda impulsów zmienia się zgodnie z sygnałem modulującym, co jest charakterystyczne dla modulacji PAM. Dlatego poprawną odpowiedzią jest PAM (Pulse-Amplitude Modulation).
