W tego typu zadaniu celem jest obmiar robót betonowych elementu liniowego (ławy) wykonanego na określonej długości. Podstawowa zasada obliczeń jest stała: objętość elementu o stałym przekroju liczy się jako pole przekroju poprzecznego × długość.
Jak postąpić krok po kroku:

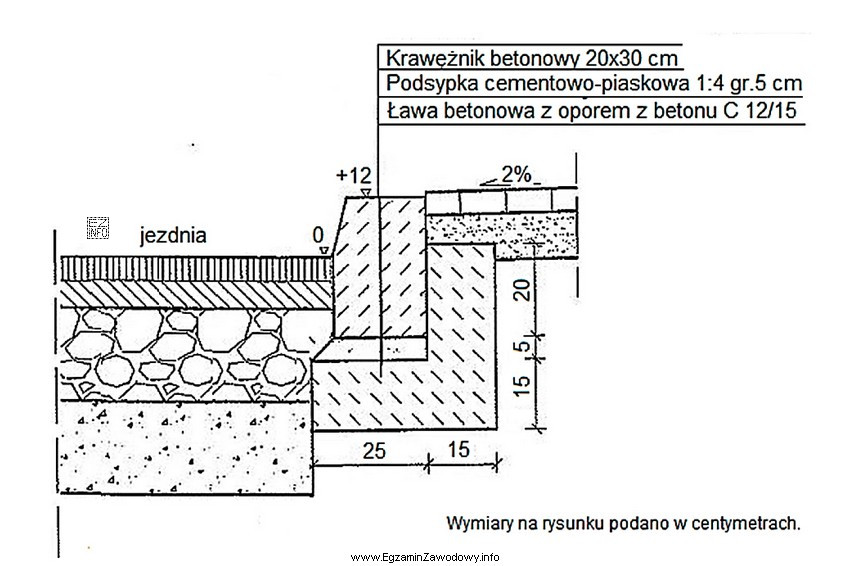

- Odczytaj z przekroju poprzecznego geometrię ławy betonowej, pamiętając, że w treści wskazano ławę "z oporem", więc do pola przekroju trzeba wliczyć również część odpowiadającą temu "oporowi" (jest to najczęstsze miejsce pomyłek).
- Rozbij przekrój na proste figury (np. prostokąty/trójkąty) i zsumuj ich pola, otrzymując pole przekroju w m². Szczególnie ważne jest przeliczenie wymiarów podanych w cm lub mm na metry.
- Pomnóż otrzymane pole przekroju przez długość wykonania 400 m. Treść mówi wyraźnie, że ławy wykonano z jednej strony jezdni, więc nie wolno automatycznie mnożyć wyniku przez 2.
- Wynik podaj w m³ i porównaj z odpowiedziami.
Dlaczego odpowiedź "39,00 m3" jest poprawna? Ponieważ odpowiada obliczeniu wykonanym dokładnie według powyższej metody: pole przekroju ławy (uwzględniające "opór" zgodnie z rysunkiem) zostało przemnożone przez 400 m długości po jednej stronie jezdni, a jednostki zostały prawidłowo sprowadzone do m² i m³.
Dlaczego pozostałe odpowiedzi są błędne?
- "30,00 m3" typowo wynika z pominięcia części przekroju (np. nieuwzględnienia "oporu") albo z błędu jednostek, który zaniża pole przekroju.
- "56,00 m3" często pojawia się, gdy błędnie odczyta się wymiary z rysunku (np. przyjmie większą szerokość/wysokość) albo pomyli się sposób rozbicia figury na pola.
- "64,00 m3" jest charakterystyczne dla podwojenia obmiaru (np. policzenia jak dla dwóch stron jezdni mimo zapisu "z jednej strony") lub dla poważnego błędu skali/jednostek.
Wskazówka egzaminacyjna: zanim wybierzesz odpowiedź, sprawdź dwa "bezpieczniki": (1) czy uwzględniłeś element "oporu" w polu przekroju, (2) czy na pewno policzyłeś tylko jedną stronę jezdni oraz czy wszystkie wymiary są w metrach.
