KWALIFIKACJA MEP2 - STYCZEŃ 2015



PYTANIE NR 2.

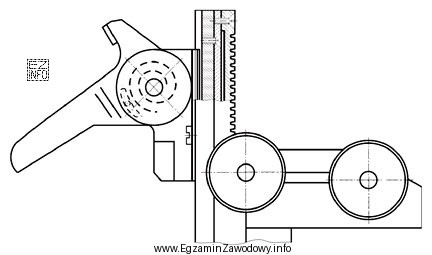

Jaką przekładnię należy dobrać do nasadki krzyżowej, której fragment pokazano na rysunku?
Ilustracja przedstawia techniczny rysunek fragmentu mechanizmu, który jest częścią nasadki krzyżowej.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź "Zębatą." jest właściwa, gdy fragment nasadki przedstawia współpracę elementów z uzębieniem przenoszących moment przez zazębienie. Pozostałe typy (stożkowa, planetarna, ślimakowa) mają charakterystyczne układy osi i elementy, których na takim fragmencie nie widać.

Pełne wyjaśnienie:

W pytaniu należy rozpoznać typ przekładni na podstawie fragmentu nasadki przedstawionego na rysunku. Odpowiedź "Zębatą." jest poprawna, gdy widoczne jest przenoszenie momentu przez zazębienie (typowe współpracujące koła/zębniki). Przekładnie zębate są najczęściej identyfikowane właśnie po obecności uzębienia oraz sposobie styku elementów podczas pracy.

Dlaczego pozostałe odpowiedzi nie pasują:

  • "Stożkową." wybiera się, gdy koła mają kształt stożków i zwykle zmieniają kierunek przeniesienia napędu między osiami przecinającymi się (często pod kątem zbliżonym do prostego). Na rysunku musiałyby być widoczne cechy kół stożkowych i układ osi, a nie jedynie ogólne zazębienie.
  • "Planetarną." charakteryzuje układ z kołem centralnym, satelitami oraz często wieńcem wewnętrznym. Taki zespół ma specyficzną, wieloelementową budowę; bez tych elementów nie ma podstaw do rozpoznania przekładni planetarnej.
  • "Ślimakową." rozpoznaje się po ślimaku (kształt przypominający śrubę) współpracującym z kołem ślimakowym. Jeśli na fragmencie nie widać ślimaka ani typowego koła ślimakowego, ten wybór jest nieuzasadniony.

Wskazówka egzaminacyjna: przy zadaniach z rysunkiem najpierw ustal, jakie elementy są jednoznacznie widoczne (uzębienie, układ osi, obecność ślimaka, układ satelitów). Dopiero potem dopasuj typ przekładni. Unikniesz wtedy zgadywania opartego na skojarzeniach.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest przekładnia zębata i do czego służy?
Przekładnia zębata przenosi moment obrotowy przez zazębienie kół zębatych. Pozwala zmienić prędkość obrotową i moment oraz (w zależności od wykonania) kierunek ruchu. W praktyce rozpoznaje się ją po obecności uzębionych współpracujących elementów.
Jak odróżnić przekładnię zębatą od ślimakowej na rysunku?
W przekładni ślimakowej widać element przypominający śrubę (ślimak) współpracujący z kołem. W zębatej występują koła o zębach współpracujących bez ślimaka. Jeśli na fragmencie nie ma "śruby" i charakterystycznego koła ślimakowego, to zwykle nie jest ślimakowa.
Jakie cechy ma przekładnia planetarna i kiedy się ją stosuje?
Przekładnia planetarna ma koło centralne, satelity oraz często wieniec (wewnętrzne uzębienie). Daje duże przełożenie w zwartej obudowie i często współosiowe wejście/wyjście. Na rysunku powinna być widoczna złożona "korona" i satelity, a nie tylko jedno zazębienie.
Dlaczego przekładnia stożkowa nie zawsze pasuje do nasadek i adapterów?
Przekładnia stożkowa jest typowa do zmiany kierunku napędu między osiami przecinającymi się. Jeżeli konstrukcja nasadki nie wymaga zmiany osi (lub na rysunku nie widać stożkowych kół i ich ustawienia), dobór stożkowej jest ryzykowny. Najpierw analizuje się układ osi i sposób zazębienia.
Jakie są typowe błędy przy rozpoznawaniu przekładni z rysunku?
Najczęściej myli się typ przekładni na podstawie ogólnego "kształtu" elementu zamiast szukać cech diagnostycznych. Inny błąd to zakładanie, że każda kompaktowa przekładnia jest planetarna. Pomaga metoda: wypisać, co jest widoczne (uzębienie, ślimak, satelity, układ osi) i dopiero wybrać typ.
Jakie elementy rysunku technicznego są kluczowe przy doborze przekładni?
Najważniejsze są: obecność i rodzaj uzębienia, układ osi (równoległe, prostopadłe, współosiowe), liczba współpracujących kół oraz charakterystyczne elementy (ślimak, wieniec wewnętrzny, satelity). Te informacje pozwalają zawęzić wybór do jednego typu przekładni.
Czy przekładnia zębata zawsze zmienia prędkość i moment?
Nie zawsze "musi" zmienić wartości, bo przełożenie zależy od doboru liczby zębów i średnic kół. Może być 1:1 (brak zmiany), ale nadal jest to przekładnia zębata. W praktyce często dobiera się ją, by zwiększyć moment kosztem prędkości lub odwrotnie.
Kiedy przekładnia ślimakowa jest lepszym wyborem od zębatej?
Przekładnię ślimakową wybiera się m.in. dla dużych przełożeń w jednym stopniu i gdy zależy na specyficznej pracy układu (np. w pewnych konstrukcjach dążenie do ograniczenia "oddawania" napędu). Trzeba jednak pamiętać o stratach i nagrzewaniu, więc nie zawsze jest korzystniejsza.
Jak dobiera się przekładnię do momentu obrotowego w mechanizmie?
Dobór zaczyna się od wymaganego momentu i prędkości na wyjściu oraz od dopuszczalnych gabarytów. Następnie wybiera się typ przekładni, który pasuje do układu osi i obciążenia, a na końcu konkretne przełożenie i wymiary. W zadaniach testowych kluczowe jest rozpoznanie typu po budowie.
Jak przygotować się do pytań o przekładnie na egzaminie praktycznym?
Najlepiej ćwiczyć rozpoznawanie przekładni z krótkich fragmentów rysunków i zdjęć: zębata, stożkowa, planetarna, ślimakowa. Warto zrobić własną "ściągę cech" (co musi być widoczne). Na egzaminie analizuj cechy krok po kroku, zamiast zgadywać po pierwszym skojarzeniu.
info

Statystycznie 40% uczniów zna prawidłową odpowiedź. trudne

W praktyce zawodowej kluczowe jest to, że odpowiedź "Zębatą." jest właściwa, gdy fragment nasadki przedstawia współpracę elementów z uzębieniem przenoszących moment przez zazębienie.

Materiały:

  • Podręczniki/mechanika ogólna: rozdziały o przekładniach mechanicznych (zębate, stożkowe, ślimakowe, planetarne)
  • Materiał dydaktyczny z rysunku technicznego: rozpoznawanie elementów maszyn na przekrojach
  • Karty katalogowe producentów przekładni (opisy budowy i zastosowań poszczególnych typów)
