KWALIFIKACJA BUD9 - CZERWIEC 2021

PYTANIE NR 14.

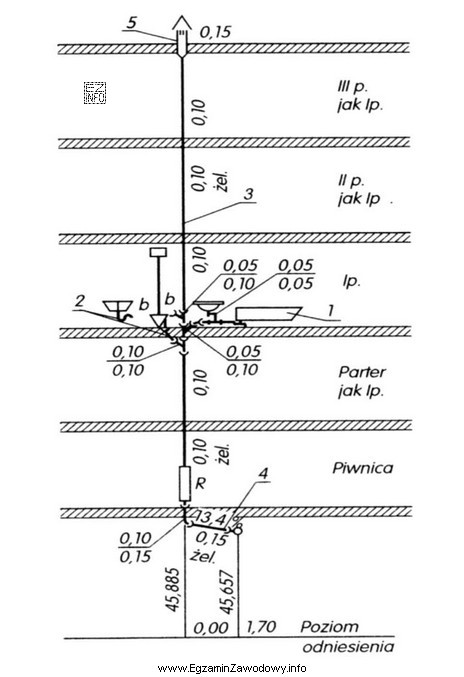

Jaką średnicę ma przewód odpływowy instalacji kanalizacyjnej na przedstawionym rysunku?
Ilustracja przedstawia schemat instalacji kanalizacyjnej w budynku wielopoziomowym, co jest związane z kwalifikacją zawodową
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wartość średnicy należy odczytać bezpośrednio z oznaczenia przewodu odpływowego na rysunku.
Poprawna jest odpowiedź "0,15 m", ponieważ odpowiada wskazanemu na dokumentacji wymiarowi średnicy (po uwzględnieniu jednostek). Pozostałe wartości nie pasują do oznaczenia na rysunku.

Pełne wyjaśnienie:

W tego typu zadaniu kluczowe jest poprawne odczytanie informacji z rysunku instalacji kanalizacyjnej, a nie dobór średnicy "z pamięci". Na dokumentacji technicznej średnica przewodu odpływowego bywa podana:

  • jako wartość liczbowa przy przewodzie (w mm lub w m),
  • jako oznaczenie średnicy w opisie elementu,
  • przy symbolu rury w legendzie lub opisie technicznym rysunku.

Odpowiedź "0,15 m" jest poprawna, bo odpowiada średnicy wskazanej na rysunku. Trzeba zwrócić uwagę na jednostki: często rysunki instalacyjne podają średnice w milimetrach, a w zadaniu wymagany jest zapis w metrach. Wtedy konieczne jest proste przeliczenie (np. 150 mm = 0,15 m). W tym pytaniu nie wykonuje się obliczeń projektowych — jedynie interpretuje zapis z dokumentacji.

Dlaczego pozostałe odpowiedzi są błędne?

  • "0,10 m" może kusić, bo odpowiada spotykanej średnicy 100 mm, ale w zadaniu trzeba wskazać wartość wynikającą z rysunku, a nie typową średnicę z doświadczenia.
  • "0,05 m" (50 mm) jest z reguły zbyt małą wartością dla przewodu odpływowego w wielu typowych układach i często wynika z pomyłki w odczycie lub przeliczeniu.
  • "1,70 m" jest skrajnie nieprawdopodobne dla średnicy przewodu kanalizacyjnego w budynku; taka odpowiedź zwykle pojawia się, gdy uczeń pomyli średnicę z innym wymiarem na rysunku (np. długością odcinka lub wysokością).

Wskazówka egzaminacyjna: przed wyborem odpowiedzi zawsze sprawdź, czy odczytujesz średnicę (⌀), a nie inny wymiar, oraz czy zapis jest w mm czy w m. To ogranicza typowe błędy jednostek i "zgadywanie" na podstawie przyzwyczajeń.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Najpierw zidentyfikuj przewód odpływowy, a potem szukaj przy nim oznaczenia średnicy (np. symbol średnicy lub opis elementu). Zwróć uwagę, czy wartość podano w mm czy w m. Jeśli jest w mm, przelicz na metry zgodnie z wymaganiem zadania.
To zależy od konwencji autora zadania. W praktyce instalacyjnej często spotkasz mm, ale w zadaniach egzaminacyjnych czasem wymaga się metrów dla ujednolicenia jednostek. Najważniejsze jest, by zachować spójność jednostek i poprawnie przeliczyć wartość z rysunku.
Przewód odpływowy to odcinek instalacji, którym ścieki są odprowadzane grawitacyjnie od przyborów lub pionów do dalszej części układu (np. podejścia, poziomy, odprowadzenie). Na rysunku trzeba go rozpoznać po przebiegu i opisach, a potem odczytać jego parametry.
Najczęściej uczniowie mylą średnicę z długością odcinka, nie zauważają jednostek albo odczytują inną liczbę znajdującą się w pobliżu przewodu. Częsty jest też błąd przeliczenia: np. potraktowanie 150 mm jako 0,150 mm lub pominięcie zamiany na metry.
Tak, jeśli rysunek zawiera jednoznaczne oznaczenie średnicy, kluczowa jest umiejętność czytania dokumentacji. Znajomość typowych średnic pomaga wykryć "absurdalne" wyniki, ale nie powinna zastępować odczytu z projektu.
Aby zamienić mm na m, podziel wartość przez 1000. Przykład: 150 mm = 150/1000 m = 0,15 m. W drugą stronę (m na mm) mnożysz przez 1000. Na egzaminie zawsze sprawdzaj, w jakich jednostkach masz podać wynik.
Może to wynikać z przyjętej skali opisu, standardu w danym opracowaniu albo z ujednolicenia jednostek w zadaniu egzaminacyjnym. W praktyce projektowej częściej spotyka się mm dla średnic, ale zapis w metrach jest dopuszczalny, jeśli jest konsekwentny w całej dokumentacji.
W realnych instalacjach budynkowych taka średnica jest skrajnie nietypowa i zwykle oznacza pomyłkę w interpretacji rysunku. Taka wartość częściej odpowiada długości, wysokości lub innemu wymiarowi konstrukcyjnemu. To klasyczny "dystraktor" sprawdzający uważne czytanie dokumentacji.
Spójrz na przebieg instalacji: przewody odpływowe prowadzą ścieki w kierunku pionu lub wyjścia z budynku. Pomaga legenda, opisy odcinków i symbole przyborów sanitarnych. Jeśli rysunek ma kilka przewodów, identyfikuj je po funkcji i podpisach, a dopiero potem odczytuj średnicę.
Najlepiej pracować na przykładowych rysunkach: zaznaczaj przewody, odczytuj średnice i spadki, a potem sprawdzaj z opisem. Warto robić krótkie serie zadań: "znajdź średnicę", "odczytaj jednostkę", "przelicz mm na m". Regularne ćwiczenia zmniejszają błędy uwagi i jednostek.
