KWALIFIKACJA ELE6 + ELE7 - STYCZEŃ 2025



PYTANIE NR 38.
Jaką temperaturę przekroczył transformator o mocy Sn = 20 MVA, jeżeli zadziałała sygnalizacja I stopnia zabezpieczenia termometrycznego?
Jaką temperaturę przekroczył transformator o mocy Sn = 20 MVA, jeżeli
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:

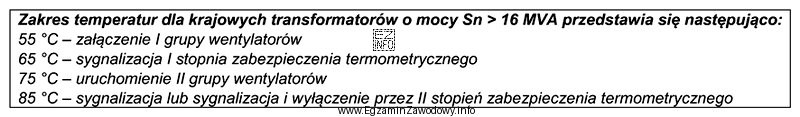

Zgodnie z podanym zakresem temperatur dla transformatorów o mocy Sn > 16 MVA, sygnalizacja I stopnia zabezpieczenia termometrycznego występuje przy 65 ºC. Transformator o mocy Sn = 20 MVA przekracza tę wartość mocy progowej, więc jego zabezpieczenie termometryczne działa przy 65 ºC. Inne temperatury w zakresie odnoszą się do innych akcji takich jak załączenie wentylatorów przy 55 ºC lub 75 ºC oraz sygnalizacja II stopnia przy 85 ºC. Dlatego poprawna odpowiedź to 65 ºC.
