KWALIFIKACJA BUD19 - PAŹDZIERNIK 2016



PYTANIE NR 38.

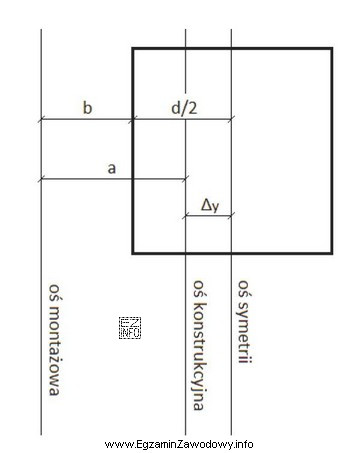

Jaką zależność należy zastosować, aby obliczyć poziomą odchyłkę ∆y posadowienia podstawy słupa, czyli różnicę pomiędzy osiami: symetrii i konstrukcyjną?
Jaką zależność należy zastosować, aby obliczyć poziomą odchył
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Aby obliczyć poziomą odchyłkę ∆y, należy zsumować odległość b od osi montażowej do krawędzi słupa oraz połowę szerokości słupa d/2, a następnie od tej sumy odjąć odległość a od osi montażowej do osi konstrukcyjnej. Wzór ∆y = (b + d/2) - a odzwierciedla tę zależność.
