KWALIFIKACJA MOT2 - STYCZEŃ 2017

PYTANIE NR 12.

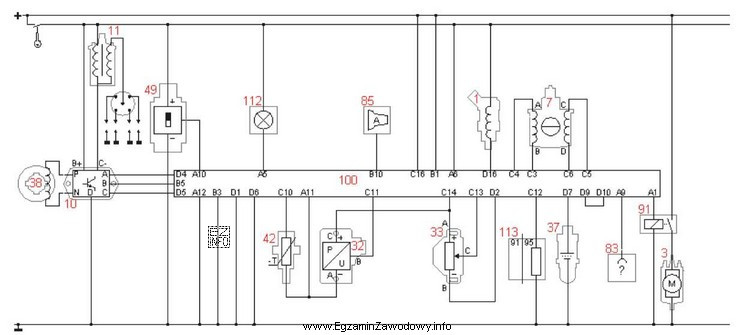

Aby dokonać kontrolnego pomiaru napięcia zasilania czujnika położenia przepustnicy, woltomierz należy podłączyć pomiędzy masę a zacisk zasilania elementu oznaczonego na schemacie numerem
Ilustracja przedstawia schemat elektryczny związany z systemem pojazdu samochodowego, prawdopodobnie dotyczący układu
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Pomiar napięcia zasilania czujnika wykonuje się względem masy, dlatego przewód COM woltomierza podłącza się do masy, a przewód pomiarowy do zacisku zasilania czujnika wskazanego na schemacie. W tym zadaniu zacisk zasilania TPS ma oznaczenie liczbowe 33.

Pełne wyjaśnienie:

Kontrolny pomiar napięcia zasilania czujnika położenia przepustnicy (TPS) polega na sprawdzeniu, czy do czujnika dociera prawidłowe zasilanie z instalacji/sterownika. Ponieważ napięcie jest wielkością odniesioną do punktu odniesienia, w diagnostyce samochodowej tym punktem jest zwykle masa pojazdu (ujemny biegun instalacji).

Dlatego woltomierz (multimetr w trybie V DC) podłącza się:

  • jedną sondą do masy (np. masa czujnika lub pewny punkt masowy nadwozia/silnika),
  • drugą sondą do zacisku zasilania badanego czujnika.

Takie podłączenie pozwala bezpośrednio odczytać napięcie doprowadzone do elementu. W przypadku TPS zasilanie bywa napięciem odniesienia (często w okolicy 5 V) albo innym stałym zasilaniem zależnie od konstrukcji. Kluczowe jest jednak to, że nie mierzy się zasilania między dwoma przewodami sygnałowymi, tylko względem masy.

W tym zadaniu poprawny wybór to 33, ponieważ na dostarczonym schemacie właśnie ten numer odpowiada zaciskowi zasilania czujnika. Pozostałe numery są niepoprawne, gdy odnoszą się do innych punktów obwodu (np. wyjścia sygnałowego, innego elementu lub innego zacisku), więc podłączenie woltomierza w te miejsca nie dałoby miarodajnego pomiaru napięcia zasilania TPS.

Wskazówka egzaminacyjna: najpierw zidentyfikuj na schemacie przewód/tor opisany jako zasilanie (+, Vref itp.), dopiero potem dopasuj jego numer zacisku do odpowiedzi. Unikniesz wtedy mylenia z przewodem sygnałowym.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Ustaw pomiar napięcia stałego (V DC). Czarną sondę (COM) podłącz do masy pojazdu lub masy czujnika, a czerwoną do przewodu zasilania czujnika (np. napięcia odniesienia). Taki pomiar pokazuje napięcie, które realnie dociera do czujnika.
Bo w instalacji samochodu masa jest punktem odniesienia dla większości pomiarów. Mierząc względem masy, sprawdzasz rzeczywiste zasilanie, jakie widzi czujnik. Pomiar między niewłaściwymi pinami może pokazać przypadkową różnicę potencjałów i wprowadzić w błąd.
Masa to wspólny punkt odniesienia dla obwodów elektrycznych (zwykle połączony z ujemnym biegunem akumulatora oraz nadwoziem/silnikiem). W praktyce jest to "minus" instalacji, do którego wraca prąd z odbiorników i czujników.
W wielu układach TPS jest zasilany napięciem odniesienia z ECU, zwykle w okolicy 5 V, ale zależy to od konstrukcji czujnika i pojazdu. Na egzaminie najważniejsze jest poprawne wskazanie zacisku zasilania na schemacie, a nie zapamiętanie jednej wartości.
Najczęściej wystarcza włączony zapłon (silnik nie musi pracować), bo ECU wtedy zasila czujniki i podaje napięcie odniesienia. W niektórych pojazdach warunki zasilania mogą zależeć od strategii sterownika, dlatego warto kierować się procedurą diagnostyczną dla danego układu.
Szukaj oznaczeń toru zasilania (np. "+", "Vref", "5V", "zasilanie czujników") oraz połączenia do sterownika/bezpiecznika. Pin sygnałowy zwykle prowadzi do wejścia ECU jako linia pomiarowa, a masa jest wspólnym powrotem do ECU lub punktu masowego.
W diagnostyce zaleca się metody nieniszczące, np. sondowanie od strony złącza (back-probing) lub użycie odpowiednich adapterów. Przebijanie izolacji może powodować korozję żyły, późniejsze przerwy w obwodzie i błędy okresowe, które są trudne do wykrycia.
Typowe pomyłki to: ustawienie złego trybu miernika (np. Ω zamiast V), podłączenie sond do niewłaściwych pinów (sygnał zamiast zasilania), użycie słabego punktu masowego oraz pomiar przy nieodpowiednich warunkach (np. wyłączony zapłon). Każdy z nich zafałszuje wynik.
Najpierw potwierdź pewną masę, potem sprawdź bezpieczniki i zasilanie sterownika, stan złącza czujnika, ciągłość przewodu zasilającego oraz ewentualne zwarcia do masy lub do plusa. Brak zasilania częściej wskazuje na usterkę wiązki/ECU niż na uszkodzenie samego potencjometru TPS.
Ćwicz identyfikację trzech podstawowych torów czujnika: zasilanie, masa, sygnał. Rób krótkie zadania: "wskaż pin zasilania", "wskaż pin sygnału" i "gdzie podłączyć miernik". Na egzaminie czytaj schemat od źródła zasilania do odbiornika i dopiero wtedy wybieraj numer zacisku.
info

Statystycznie 37% uczniów zna prawidłową odpowiedź. bardzo trudne

W praktyce zawodowej kluczowe jest to, że pomiar napięcia zasilania czujnika wykonuje się względem masy, dlatego przewód COM woltomierza podłącza się do masy, a przewód pomiarowy do zacisku zasilania czujnika wskazanego na schemacie.

Materiały:

  • Instrukcje producentów multimetrów dotyczące bezpiecznego pomiaru napięcia DC
  • Podręczniki z diagnostyki układów sterowania silnika (czujniki i napięcie odniesienia)
  • Materiały szkolne/serwisowe dotyczące czytania schematów elektrycznych pojazdów
