KWALIFIKACJA ELM3 - STYCZEŃ 2024

Wyjaśnienie poprawnej odpowiedzi:

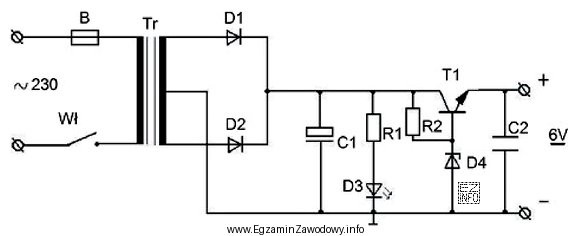

Na schemacie przedstawiony jest prostownik mostkowy z kondensatorem C1 w roli filtra. Napięcie zasilające wynosi około 230 V AC, ale po wyprostowaniu i odfiltrowaniu przez kondensator C1, napięcie na kondensatorze będzie miało wartość stałą (DC) i będzie niższe niż napięcie sieciowe. Ponieważ na schemacie widnieje również napięcie 6V, można przypuszczać, że jest to napięcie wyjściowe po stabilizacji, co sugeruje, że zakres pomiarowy woltomierza powinien być ustawiony na wartość pokrywającą to napięcie, czyli "0÷20 V DC". Pozostałe odpowiedzi są niepoprawne, ponieważ dotyczą pomiaru napięcia przemiennego (AC) lub są dla zbyt wysokiego zakresu napięcia stałego (DC).
