Przekaźnik czasowy realizuje funkcje czasowe poprzez połączenie kilku nastaw: wybiera się rodzaj funkcji (np. opóźnione załączenie), następnie zakres lub bazę czasu (czyli "w jakich jednostkach" i w jakim przedziale ustawiany jest czas), a na końcu wartość nastawy odpowiadającą żądanemu czasowi.
W pytaniu wymagany jest tryb opóźnionego załączenia i czas 2 minuty. Oznacza to, że po pojawieniu się sygnału sterującego przekaźnik nie przełącza wyjścia natychmiast, tylko dopiero po upływie ustawionego czasu. Kombinacja przełączników P1–P3 musi więc jednocześnie spełniać dwa warunki: (1) wskazywać właściwą funkcję opóźnionego załączenia, (2) kodować wartość 2 minuty w odpowiednim podzakresie.

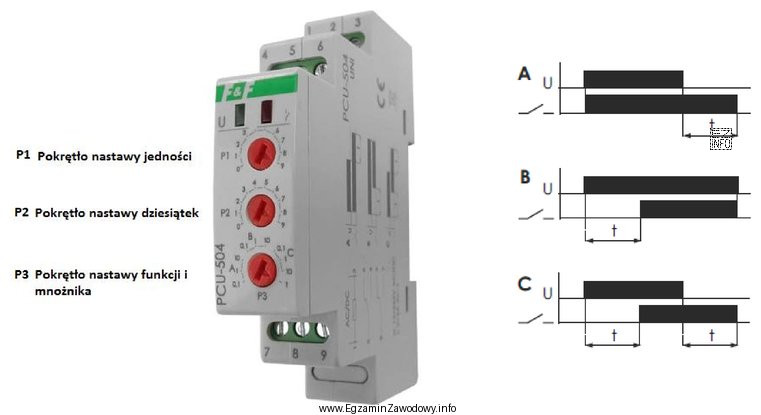

Odpowiedź "P1 – 2, P2 – 1, P3 – B10" jest poprawna, ponieważ odpowiada ustawieniu funkcji opóźnionego załączenia oraz nastawie czasu 2 min w logice kodowania przewidzianej przez producenta (zgodnie z tabelą nastaw dla PCU-504).
Pozostałe propozycje są nieprawidłowe, bo zmieniają co najmniej jeden z kluczowych elementów nastawy:
- Ustawienia z inną pozycją P2 zmieniają tryb/zakres i przez to skutkują inną funkcją czasową lub inną jednostką/zakresem, nawet jeśli pozornie "czas wygląda podobnie".
- Ustawienia z inną pozycją P1 mogą wybierać inny algorytm pracy (np. funkcję o innym zachowaniu wyjścia), co w praktyce daje inne działanie układu.
- Ustawienia z inną pozycją P3 kodują inną wartość (np. inną krotność albo inny przedział), więc nie uzyskuje się 2 minut.
W praktyce egzaminacyjnej warto przyjąć nawyk: najpierw identyfikujesz funkcję (co ma się stać z wyjściem), potem dobierasz bazę/zakres, a dopiero na końcu ustawiasz wartość. To minimalizuje typowy błąd polegający na "zgadywaniu" po samych liczbach w odpowiedziach.
