KWALIFIKACJA ELM6 - STYCZEŃ 2021



PYTANIE NR 19.

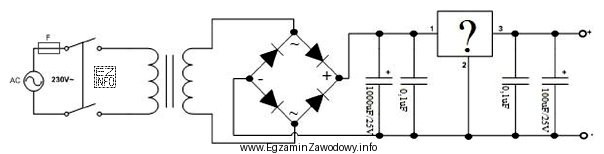

Aby układ, którego schemat przedstawiono na rysunku, spełniał funkcję zasilacza urządzenia mechatronicznego w miejscu zaznaczonym znakiem "?" należy zamontować
Aby układ, którego schemat przedstawiono na rysunku, speł
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na schemacie przedstawiono układ, który zawiera transformator obniżający napięcie, mostek prostowniczy oraz kondensatory filtrujące. Brakującym elementem, który zapewniłby stabilne napięcie wyjściowe niezbędne dla zasilacza urządzenia mechatronicznego, jest stabilizator napięcia. Jego zadaniem jest utrzymanie stałego napięcia wyjściowego niezależnie od zmian napięcia wejściowego oraz obciążenia.
