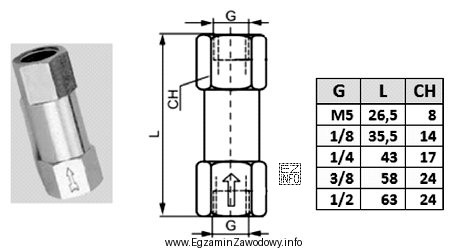

W montażu zaworu zwrotnego klucz płaski dobiera się do wymiaru sześciokąta (powierzchni pod klucz) na korpusie lub na elemencie przyłączeniowym, który jest przewidziany do dokręcania. Oznaczenie G=1/8 opisuje nominalny rozmiar przyłącza gwintowego (gwint rurowy walcowy), ale samo w sobie nie jest "rozmiarem klucza".
W zadaniu prawidłową odpowiedzią jest 14 mm, co odpowiada typowemu doborowi klucza dla wielu popularnych wykonań zaworów/złączek z przyłączem G 1/8. Na egzaminie sprawdzana jest praktyczna umiejętność powiązania oznaczenia przyłącza z narzędziem montażowym.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- 17 mm – taki rozmiar klucza częściej pasuje do elementów o większych gabarytach (często spotykanych przy większych przyłączach) albo do innych serii wykonania; dla G 1/8 zwykle jest to rozmiar zbyt duży.
- 24 mm – to rozmiar charakterystyczny dla znacznie większych sześciokątów; zastosowanie go do małego elementu G 1/8 jest nieadekwatne i wskazuje na mylenie skali przyłączy.
- 28 mm – analogicznie, to rozmiar typowy dla dużych korpusów/nakrętek; wybór tej opcji to często efekt "zgadywania większej wartości" zamiast doboru na podstawie danych narzędziowych.
Wskazówka egzaminacyjna: jeśli w zadaniach pojawia się oznaczenie gwintu (np. G 1/8), a pytanie dotyczy narzędzia, myśl o wymiarze pod klucz i typowych tabelach/katalogach producenta, a nie o przeliczaniu cali na milimetry.
