KWALIFIKACJA CHM6 - STYCZEŃ 2022



PYTANIE NR 28.
Bezwodnik ftalowy otrzymuje się przez utlenianie naftalenu lub o-ksylenu w fazie gazowej. Podstawowe parametry procesu przedstawiono w poniższej tabeli.
Chcąc utrzymać reżim technologiczny podczas utleniania naftalenu, w przypadku stwierdzenia, że ciśnienie na doprowadzeniu do reaktora rurowego wynosi p = 0,08 MPa, a stosunek masowy powietrza do naftalenu 15:1, należy zwiększyć

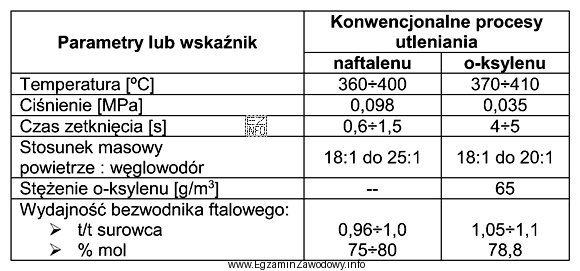

Ilustracja przedstawia tabelę z parametrami procesu utleniania naftalenu i o-ksylenu, które są kluczowe dla produkcji
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Reżim technologiczny w utlenianiu węglowodorów utrzymuje się m.in. przez właściwy nadmiar utleniacza. Gdy stwierdzono nieprawidłową wartość stosunku masowego powietrza do naftalenu, korekta powinna dotyczyć dopływu powietrza, aby przywrócić wymagany skład mieszaniny reakcyjnej i stabilną pracę reaktora.

Pełne wyjaśnienie:

W procesie otrzymywania bezwodnika ftalowego przez utlenianie naftalenu (lub o-ksylenu) w fazie gazowej kluczowe jest utrzymanie reżimu technologicznego, czyli pracy instalacji w ustalonym "oknie operacyjnym" obejmującym m.in. skład mieszaniny, warunki przepływu i dopuszczalne odchylenia parametrów.

W praktyce technologicznej stosunek masowy (lub molowy) powietrza do węglowodoru jest jednym z podstawowych parametrów sterujących, ponieważ decyduje o ilości dostępnego tlenu. Zbyt mały dopływ powietrza oznacza zbyt mały nadmiar utleniacza, co może prowadzić do spadku konwersji, pogorszenia selektywności oraz większej zmienności składu mieszaniny w reaktorze. Dlatego właściwą reakcją na stwierdzenie, że wymagany stosunek nie jest zachowany, jest zwiększenie ilości podawanego powietrza, aby przywrócić wymagany skład wsadu.

Odpowiedź "ilość podawanego węglowodoru" jest nieprawidłowa, bo zmiana strumienia substratu organicznego przy stałym dopływie powietrza zmienia obciążenie reaktora i może wprowadzić dodatkowe odchylenia (inne stężenia, inna prędkość reakcji, inne wydzielanie ciepła), zamiast precyzyjnie skorygować stosunek utleniacza do substratu.

Odpowiedź "natężenie przepływu mieszaniny reakcyjnej" jest zbyt ogólna: sama korekta przepływu nie gwarantuje przywrócenia wymaganego stosunku powietrze:węglowodór. W reżimie liczy się przede wszystkim proporcja reagentów, a dopiero w dalszej kolejności całkowite natężenie przepływu.

Odpowiedź "temperaturę procesu powyżej zakresu reżimowego" jest błędna, ponieważ wyjście poza zakres reżimowy z definicji narusza warunki prowadzenia procesu. W utlenianiach katalitycznych podnoszenie temperatury może dodatkowo pogarszać selektywność i zwiększać ryzyko niepożądanych zjawisk (np. intensyfikacji reakcji ubocznych), więc nie jest właściwą metodą "utrzymania reżimu".

Wskazówka egzaminacyjna: w zadaniach o "utrzymaniu reżimu" najpierw identyfikuj parametr, który bezpośrednio steruje składem mieszaniny (tu: stosunek powietrze:węglowodór), a dopiero potem rozważ parametry wtórne (przepływ całkowity, temperatura).

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest bezwodnik ftalowy i do czego się go używa?
Bezwodnik ftalowy to ważny półprodukt chemiczny otrzymywany przemysłowo m.in. przez utlenianie aromatów. Stosuje się go m.in. do syntezy tworzyw i plastyfikatorów oraz w wytwarzaniu niektórych żywic. Na egzaminie kluczowe jest rozumienie technologii otrzymywania i kontroli parametrów procesu.
Jakie surowce stosuje się do otrzymywania bezwodnika ftalowego w fazie gazowej?
W praktyce przemysłowej jako surowce do utleniania w fazie gazowej spotyka się naftalen lub o-ksylen. W pytaniach egzaminacyjnych sprawdza się zwykle, czy zdający rozumie, że oba są węglowodorami aromatycznymi i że kluczowa jest kontrola dopływu utleniacza (powietrza).
Dlaczego w utlenianiu naftalenu ważny jest stosunek powietrza do surowca?
Stosunek powietrze:węglowodór decyduje o ilości tlenu dostępnego w mieszaninie. Zbyt mało powietrza oznacza niedobór utleniacza i większe ryzyko spadku konwersji oraz niestabilności pracy. Zbyt dużo może wpływać na bilans cieplny i warunki przepływu, dlatego utrzymuje się wartości reżimowe.
Co oznacza pojęcie reżimu technologicznego w procesie chemicznym?
Reżim technologiczny to zestaw dopuszczalnych zakresów parametrów (np. skład wsadu, temperatura, ciśnienie, przepływ), w których instalacja pracuje stabilnie i bezpiecznie oraz zapewnia wymaganą jakość produktu. W zadaniach typu "utrzymać reżim" chodzi o powrót do tych zakresów właściwą regulacją.
Jak rozpoznać, czy trzeba korygować powietrze czy węglowodór?
Jeśli problem dotyczy stosunku powietrze:węglowodór, najczęściej koryguje się strumień jednego składnika tak, aby przywrócić wymaganą proporcję. W utlenianiach często preferuje się korektę dopływu powietrza (utleniacza), bo bezpośrednio przywraca ilość tlenu w mieszaninie bez zmiany zadanej produkcji surowca.
Czy zwiększenie temperatury pomaga utrzymać reżim w utlenianiu katalitycznym?
Zwykle nie jest to pierwsza i bezpieczna metoda. Temperatura poza zakresem reżimowym oznacza naruszenie warunków prowadzenia procesu. Podnoszenie temperatury może pogarszać selektywność i nasilać reakcje uboczne. W typowych zadaniach egzaminacyjnych priorytetem jest korekta składu wsadu (np. powietrza), a nie "ucieczka" w temperaturę.
Jakie błędy najczęściej popełnia się przy interpretacji stosunku masowego 15:1?
Częsty błąd to traktowanie liczby 15:1 jako wskazówki, że "na pewno jest dobrze" lub "na pewno jest źle" bez odniesienia do tabeli/reżimu. Drugi błąd to mylenie stosunku masowego ze stosunkiem objętościowym. Na egzaminie zawsze porównuj podany stosunek z wartością wymaganą w danych zadania.
Dlaczego sama zmiana natężenia przepływu mieszaniny nie wystarcza?
Bo reżim zależy nie tylko od tego, ile mieszaniny płynie, ale także co w niej płynie, czyli od udziału powietrza i węglowodoru. Zwiększenie całkowitego przepływu może zachować tę samą proporcję składników i nie rozwiązać problemu. Do korekty stosunku najczęściej trzeba zmienić strumień jednego z reagentów.
Kiedy w praktyce technologicznej koryguje się dopływ powietrza do reaktora?
Korektę dopływu powietrza wykonuje się m.in. przy odchyleniach składu wsadu od wartości zadanych, zmianach jakości surowca, wahaniach obciążenia instalacji lub wskazaniach analityki procesowej. Celem jest utrzymanie stabilności procesu i parametrów produktu. Na egzaminie: korekta powietrza = korekta ilości tlenu.
Jak przygotować się do zadań o reżimie technologicznym w technikum chemicznym?
Ćwicz czytanie tabel parametrów (zakresy dopuszczalne), rozpoznawanie parametrów sterujących (skład, temperatura, ciśnienie) oraz dobór właściwej regulacji. Pomaga tworzenie schematu: odchylenie → przyczyna procesowa → działanie korygujące. W zadaniach o utlenianiu zapamiętaj rolę nadmiaru powietrza.
info

Około 61% zdających odpowiada poprawnie na to pytanie. średnie

Eksperci podkreślają: "Reżim technologiczny w utlenianiu węglowodorów utrzymuje się m.in. przez właściwy nadmiar utleniacza."

Źródła:

  • Ullmann's Encyclopedia of Industrial Chemistry: hasło "Phthalic Anhydride" (opis przemysłowego otrzymywania przez utlenianie w fazie gazowej) – źródło referencyjne
  • Kirk-Othmer Encyclopedia of Chemical Technology: hasło "Phthalic Anhydride" (technologia, warunki prowadzenia i znaczenie nadmiaru powietrza) – źródło referencyjne

Materiały:

  • Podręczniki z technologii organicznej (działy: utlenianie katalityczne, procesy fazy gazowej)
  • Materiały dydaktyczne z inżynierii reakcji chemicznych (reaktory rurowe, prowadzenie procesu w reżimie)
  • Karty technologiczne/okna operacyjne instalacji (przykładowe: parametry dopuszczalne, alarmy odchyleń)
