KWALIFIKACJA INF2 + INF3 - STYCZEŃ 2015

Wyjaśnienie poprawnej odpowiedzi:

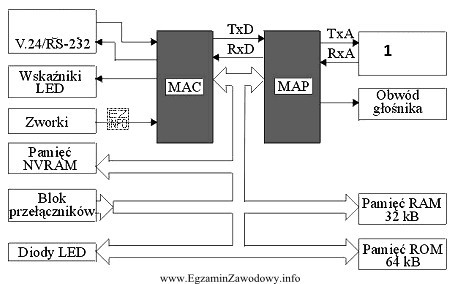

Na podstawie schematu przedstawionego na obrazku, blok oznaczony cyfrą 1 komunikuje się z systemem za pomocą interfejsu analogowego. Widoczne są linie TxA i RxA, które oznaczają odpowiednio transmisję i odbiór analogowy. Interfejs analogowy jest używany do przesyłania ciągłych sygnałów elektrycznych, które mogą reprezentować różne wartości w sposób płynny. W tym przypadku, blok 1 (prawdopodobnie obwód głośnika) wymaga sygnału analogowego do poprawnego działania. Pozostałe opcje, takie jak interfejs cyfrowy równoległy, szeregowy czy multiplekser, nie są zgodne z przedstawionym schematem i oznaczeniami na rysunku.
