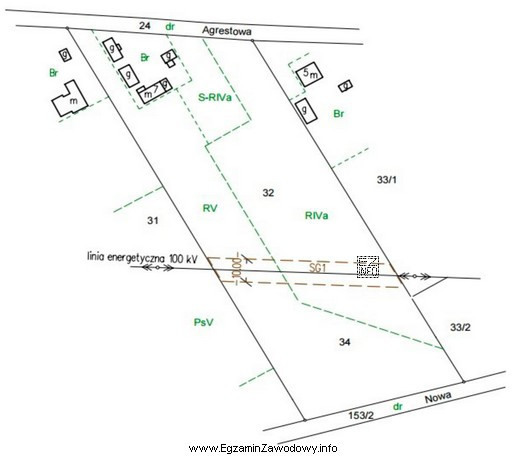

W pytaniu kluczowe jest rozpoznanie, że przedstawiono zasięg (obszar oddziaływania/obowiązywania oznaczenia), a nie przebieg pojedynczego obiektu liniowego. Na mapach do celów prawnych oznaczenia mogą dotyczyć nie tylko elementów sytuacyjnych (drogi, sieci), lecz także praw do nieruchomości i ograniczeń w korzystaniu z terenu.
Służebność gruntowa jest prawem związanym z nieruchomością i w dokumentacji kartograficznej może być prezentowana jako zasięg lub pas, którego dotyczy uprawnienie/ograniczenie. Dlatego właściwą odpowiedzią jest: służebności gruntowej.
Dlaczego pozostałe odpowiedzi są błędne?
- Projektowana droga publiczna – droga jako obiekt projektowany jest zwykle opisywana jako element inwestycyjny (z odpowiednim opisem, oznaczeniem projektowania i często inną kolorystyką), a nie jako "zasięg" prawa rzeczowego.
- Projektowana sieć kanalizacyjna – sieci uzbrojenia terenu mają własne znaki i opisy branżowe; dodatkowo zwykle wskazuje się przebieg przewodu oraz elementy sieci, a nie "zasięg" rozumiany jak obszar prawa.
- Linia energetyczna średniego napięcia – linia elektroenergetyczna jest obiektem liniowym, który na mapie identyfikuje się symbolem właściwym dla sieci energetycznej i opisem. Sam brązowy przerywany obrys zasięgu nie jest typowym przedstawieniem przebiegu linii SN.
Wskazówka egzaminacyjna: zawsze rozróżnij, czy symbol opisuje obiekt (np. przewód, drogę, linię) czy prawo/ograniczenie (np. zasięg służebności). W praktyce pomaga też sprawdzenie, czy obok symbolu występuje opis tekstowy dotyczący prawa lub numer/oznaczenie służebności.
