KWALIFIKACJA TLO3 - CZERWIEC 2024



PYTANIE NR 27.

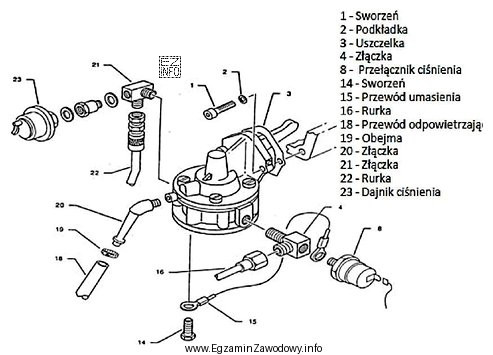

Budowę którego urządzenia przedstawiono na rysunku?
Ilustracja przedstawia schemat budowy pompy paliwa, co jest zgodne z pytaniem egzaminacyjnym dotyczącym kwalifikacji TECHNIK
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Poprawna jest odpowiedź "Pompy paliwa", ponieważ identyfikacja urządzenia na rysunku opiera się na funkcji elementu: ma ono służyć do wymuszenia przepływu paliwa w instalacji zasilania silnika. "Chłodnica oleju" jest wymiennikiem ciepła, "siłownik hydrauliczny" elementem wykonawczym, a "pompa podciśnienia" pracuje w innym układzie i ma inne przeznaczenie.

Pełne wyjaśnienie:

W zadaniach z rozpoznawania elementów instalacji statku powietrznego kluczowe jest powiązanie budowy z funkcją w danym układzie. Odpowiedź "Pompy paliwa" pasuje do urządzenia, którego zadaniem jest wytworzenie odpowiedniego przepływu i ciśnienia paliwa w instalacji zasilania silnika (niezależnie od tego, czy jest to układ zasilania grawitacyjnego wspomagany pompą, czy układ wymagający zasilania ciśnieniowego).

Dlaczego pozostałe propozycje są nieprawidłowe w takim rozpoznaniu:

  • "Chłodnicy oleju" nie dobiera się po kryterium "pompuje medium", lecz po tym, że jest to wymiennik ciepła – jego istotą jest powierzchnia oddawania ciepła i przepływ oleju przez kanały, a nie mechanizm wymuszający tłoczenie. W praktyce chłodnica jest elementem układu olejowego, a jej objawy niesprawności i obsługa są inne niż dla pompy.
  • "Pompy podciśnienia" pracują w układzie podciśnieniowym (tam, gdzie jest stosowany) i służą do wytwarzania podciśnienia dla odbiorników tego układu. Jest to inny cel niż zasilanie paliwowe, dlatego rozpoznanie wymaga rozróżnienia, do jakiego medium i jakiej instalacji należy element.
  • "Siłownika hydraulicznego" nie należy mylić z pompą: siłownik jest elementem wykonawczym, który zamienia energię ciśnienia cieczy na ruch liniowy (wysuw/tłok). Typowo ma cechy charakterystyczne dla członu wykonawczego (część roboczą i miejsca mocowania), a nie dla urządzenia zasilającego obieg.

Wskazówka egzaminacyjna: przy identyfikacji na rysunku najpierw odpowiedz sobie na pytanie, czy element jest źródłem energii przepływu (pompa), wymiennikiem (chłodnica), czy wykonawcą ruchu (siłownik). Dopiero potem dobieraj, czy dotyczy paliwa, oleju, hydrauliki lub podciśnienia.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest pompa paliwa w statku powietrznym?
Pompa paliwa to urządzenie, które wymusza przepływ paliwa i zapewnia wymagane ciśnienie w instalacji zasilania silnika. Może pracować jako pompa zasadnicza lub pomocnicza (np. do rozruchu i zabezpieczenia zasilania). Jej zadaniem nie jest chłodzenie ani wykonywanie ruchu, tylko tłoczenie paliwa.
Jak odróżnić pompę paliwa od siłownika hydraulicznego na rysunku?
Pompa paliwa jest elementem "zasilającym" układ i kojarzy się z króćcami wlotu/wylotu dla medium oraz mechanizmem tłoczenia. Siłownik hydrauliczny jest elementem wykonawczym: ma część roboczą (tłoczysko/tłok) i miejsca mocowania do struktury, bo jego celem jest wykonanie ruchu, nie tłoczenie.
Dlaczego chłodnica oleju to nie to samo co pompa?
Chłodnica oleju jest wymiennikiem ciepła – ma odprowadzać ciepło z oleju do powietrza lub innego czynnika. Nie wytwarza ciśnienia ani nie wymusza przepływu w sensie "tłoczenia"; przepływ przez chłodnicę zapewnia pompa oleju. W zadaniach egzaminacyjnych rozróżniaj funkcję: chłodzenie vs zasilanie.
Czy pompa podciśnienia występuje w każdym samolocie?
Nie w każdym. Pompa podciśnienia jest spotykana w rozwiązaniach, w których podciśnienie zasila określone odbiorniki (zależnie od konstrukcji). W wielu nowocześniejszych układach funkcje te mogą być realizowane inaczej. Na egzaminie ważniejsze jest rozumienie, że to element innego układu niż paliwowy i ma inne przeznaczenie.
Jakie są typowe objawy niesprawnej pompy paliwa?
Typowe skutki to spadek ciśnienia lub przepływu paliwa, problemy z rozruchem, nierówna praca silnika, przerywanie przy zwiększaniu mocy albo gaśnięcie przy określonych warunkach. W praktyce diagnozę prowadzi się zgodnie z dokumentacją obsługową, kontrolując m.in. szczelność, zasilanie i parametry pracy.
Jakie są najczęstsze błędy przy rozpoznawaniu elementów instalacji na rysunkach?
Najczęściej myli się elementy o podobnej bryle, pomija funkcję układu (paliwo/olej/hydraulika/podciśnienie) albo zakłada, że każdy "walec z króćcami" to pompa. Pomaga nawyk: najpierw określ, czy element jest źródłem przepływu, wymiennikiem, czy wykonawcą ruchu, dopiero potem wybieraj nazwę.
Jak działa układ zasilania paliwem w silniku lotniczym w skrócie?
W skrócie: paliwo ze zbiornika trafia przez przewody i elementy zabezpieczające (np. filtr) do urządzeń przygotowujących i podających paliwo do silnika. Pompa paliwa odpowiada za wymuszenie przepływu i utrzymanie parametrów zasilania. Dokładna architektura zależy od typu silnika i konstrukcji instalacji.
Kiedy stosuje się pompę pomocniczą paliwa?
Pompa pomocnicza bywa używana m.in. do ułatwienia rozruchu, do odpowietrzania/uzupełnienia przepływu oraz jako zabezpieczenie w razie spadku wydajności pompy zasadniczej (zależnie od rozwiązania konstrukcyjnego). Na egzaminie kluczowe jest rozróżnienie funkcji pomocniczej od elementów układu olejowego czy hydraulicznego.
Jakie cechy funkcjonalne odróżniają pompę paliwa od pompy podciśnienia?
Pompa paliwa pracuje na paliwie i zapewnia jego przepływ/ciśnienie do zasilania silnika. Pompa podciśnienia nie służy do podawania paliwa, tylko do wytwarzania podciśnienia w odpowiednim układzie. Różnią się więc medium roboczym, celem pracy i typowym miejscem w instalacji, mimo że obie nazywa się "pompami".
Jak przygotować się do zadań z identyfikacji urządzeń na rysunku na TLO.3?
Ucz się "funkcja → budowa → miejsce w instalacji". Przeglądaj rysunki i zdjęcia elementów: pomp paliwa, elementów olejowych, hydraulicznych i podciśnieniowych, a potem opisuj własnymi słowami, po czym je poznajesz. Trenuj też czytanie schematów instalacji, bo kontekst układu często podpowiada, co to za urządzenie.
info

Statystycznie 35% uczniów zna prawidłową odpowiedź. bardzo trudne

Specjaliści zwracają uwagę: "Poprawna jest odpowiedź "Pompy paliwa", ponieważ identyfikacja urządzenia na rysunku opiera się na funkcji elementu: ma ono służyć do wymuszenia przepływu paliwa w instalacji zasilania silnika."
