Chwytak pneumatyczny to element wykonawczy stosowany m.in. w manipulatorach i urządzeniach transportu bliskiego do chwytania, przenoszenia i odkładania detali. Kluczową cechą rozpoznawczą jest mechanizm szczękowy: dwie (czasem więcej) szczęki poruszają się względem siebie, a napęd realizuje układ pneumatyczny, co zwykle przekłada się na zwartą, kompaktową budowę przypominającą "szczypce".
W zadaniach identyfikacyjnych na zdjęciach warto szukać przede wszystkim:
- pary szczęk przystosowanych do chwytania elementu,
- korpusu, w którym znajduje się mechanizm ruchu szczęk,
- typowego, zwartego kształtu osprzętu montowanego na końcu ramienia/uchwytu.

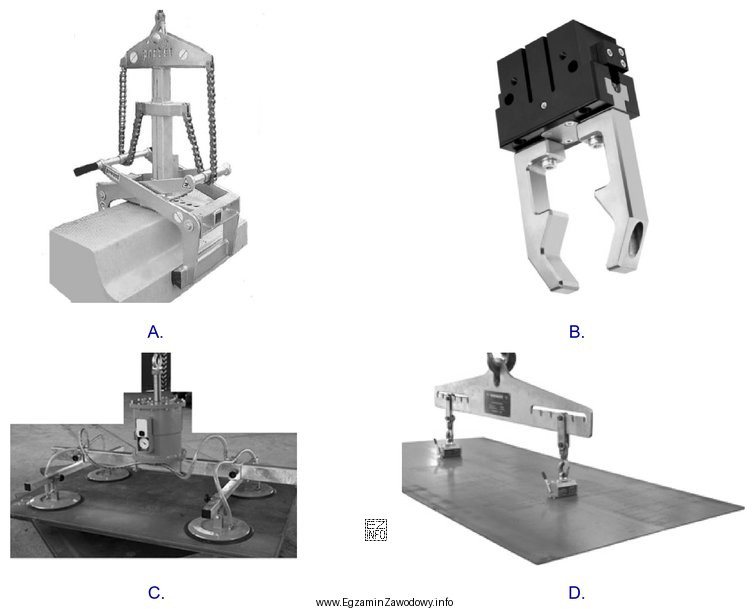

Odpowiedź "B" jest poprawna, ponieważ odpowiada zdjęciu przedstawiającemu właśnie taki chwytak: bardziej kompaktowy, z mechanizmem przypominającym szczypce, charakterystycznym dla chwytaków pneumatycznych.
Pozostałe oznaczenia są błędne, ponieważ przedstawiają inne elementy lub urządzenia, które mogą kojarzyć się z chwytaniem, ale nie mają typowej dla chwytaka pneumatycznego kombinacji: zwartego korpusu i wyraźnych szczęk wykonujących ruch chwytający. Częstą pułapką jest wybór obiektu "podobnego do chwytaka" (np. zaczepu, hakowego uchwytu lub innego osprzętu) bez sprawdzenia, czy faktycznie ma on szczęki i konstrukcję chwytaka.
Na egzaminie pomagają dwie zasady: najpierw identyfikuj funkcję (chwytanie przez szczęki), a dopiero potem detale oraz porównuj wszystkie zdjęcia, zanim wybierzesz, bo podobne kształty mogą wprowadzać w błąd.
