KWALIFIKACJA BUD19 - CZERWIEC 2014

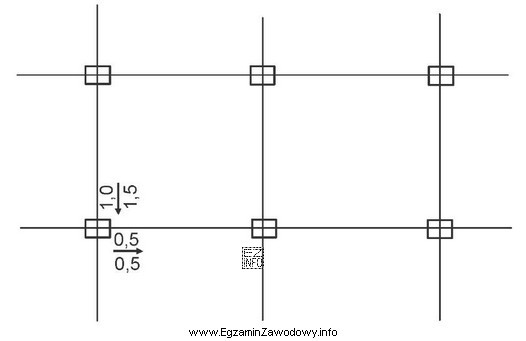

W geodezyjnej inwentaryzacji konstrukcji obiektu budowlanego szkic ma pokazać nie tylko położenie elementów, ale przede wszystkim ich zgodność z założeniami (np. z układem osi konstrukcyjnych). Dlatego liczby wpisywane przy elementach (np. słupach, ścianach) bardzo często oznaczają odchyłki położenia od osi lub od projektowanego usytuowania.

Odpowiedź "Odchyłki od osi konstrukcyjnych." jest właściwa, ponieważ odpowiada praktyce dokumentowania kontroli geometrii: podaje się, o ile element jest przesunięty względem osi (zwykle z odpowiednim znakiem lub jednoznacznym odniesieniem kierunku).

Pozostałe odpowiedzi są typowymi pułapkami:

• "Oznaczenia konstrukcji." – oznaczenia (nazwy, symbole elementów) zwykle mają formę skrótów, numerów osi lub opisów, a nie samych wartości liczbowych odnoszących się do położenia.
• "Wymiary słupów." – wymiary przekrojów słupów podaje się jako wielkości nominalne (np. szerokość i długość), zwykle w kontekście rysunku projektowego. Na szkicu inwentaryzacji konstrukcji liczby częściej odnoszą się do różnic położenia (odchyłek), a nie do wymiarowania elementu.
• "Miary do wskaźników konstrukcyjnych." – sformułowanie jest nieprecyzyjne i nie jest typowym, jednoznacznym opisem informacji nanoszonej na szkic inwentaryzacyjny. W praktyce geodeta raportuje odchyłki i położenia, a nie "miary do wskaźników".

Wskazówka egzaminacyjna: jeśli w treści pojawia się "szkic inwentaryzacji konstrukcji" oraz "osie konstrukcyjne", to liczby przy elementach najczęściej należy interpretować jako odchyłki względem osi, a nie jako wymiary elementów lub ich opisy.
