Dylatacja w konstrukcjach betonowych i żelbetowych jest zamierzoną szczeliną (przerwą) wykonaną po to, aby element mógł bezpiecznie "pracować" pod wpływem zmian temperatury, skurczu betonu, pełzania lub przemieszczeń konstrukcji. Dzięki dylatacji ogranicza się ryzyko niekontrolowanych rys i pęknięć oraz przenoszenia naprężeń na sąsiednie fragmenty.

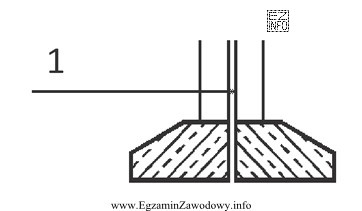

Odpowiedź "dylatację." jest właściwa, jeżeli oznaczenie "1" na detalu wskazuje na szczelinę/przerwę w betonie (często przedstawianą jako rozdzielenie dwóch części elementu, czasem z zaznaczonym materiałem wypełniającym lub uszczelniaczem). To właśnie taki zapis odpowiada idei dylatacji: dwa fragmenty konstrukcji nie są monolitycznie połączone na całej grubości.
Dlaczego pozostałe odpowiedzi nie pasują do typowej identyfikacji tego typu elementu:
- "zbrojenie." na rysunku zwykle przedstawia się jako pręty (linie, pręty z hakami, siatki) z określoną średnicą i rozstawem. Zbrojenie jest elementem nośnym/wzmacniającym, a nie szczeliną rozdzielającą.
- "otwór iniekcyjny." dotyczy technologii iniekcji (np. uszczelniania rys, pustek lub styków). Otwór/króciec iniekcyjny jest zwykle małym elementem punktowym (otwór, pakier), a nie liniową przerwą na całej długości detalu.
- "izolację przeciwwilgociową." rysuje się jako warstwę (pasmo) na powierzchni, pod posadzką lub na ścianie, często z opisem materiału. Izolacja jest ciągła i ma chronić przed wilgocią, natomiast dylatacja rozdziela element i umożliwia odkształcenia.
W praktyce na egzaminie warto kierować się zasadą: jeśli element na rysunku ma postać przerwy/szczeliny i "oddziela" dwa fragmenty betonu, to najczęściej jest to dylatacja. Jeżeli widać pręty lub siatkę – to zbrojenie. Jeżeli widoczna jest cienka warstwa na styku z gruntem/ścianą – to zwykle hydroizolacja. Jeśli jest punktowy króciec/otwór – można podejrzewać element iniekcyjny.
