KWALIFIKACJA TKO4 - CZERWIEC 2015



PYTANIE NR 2.

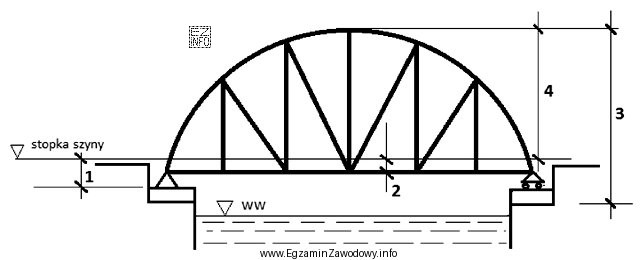

Cyfrą 2 na rysunku mostu kratownicowego z jazdą dołem oznaczono wysokość
Ilustracja przedstawia schemat mostu kratownicowego z jazdą dołem, co jest kontekstem związanym z kwalifikacją zawodową
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wysokość konstrukcyjna na moście z jazdą dołem to pionowa odległość od poziomu toru (na rysunku: linia "stopka szyny") do najniższego punktu konstrukcji przęsła (spodu dźwigara). Wymiar 2 jest właśnie tak wyznaczony, dlatego poprawna jest odpowiedź "konstrukcyjną".

Pełne wyjaśnienie:

W budownictwie mostowym rozróżnia się kilka "wysokości", które brzmią podobnie, ale oznaczają co innego. Na rysunku mostu kratownicowego z jazdą dołem kluczowe jest to, od jakiego poziomu mierzony jest wymiar i do jakiego elementu dochodzi.

Wysokość konstrukcyjna to odległość pionowa od poziomu jezdni/torowiska do najniższego punktu konstrukcji nośnej przęsła. Dla mostu kolejowego z jazdą dołem poziomem odniesienia jest niweleta toru, na rysunku pokazana jako "stopka szyny". Wymiar 2 jest mierzony od tej linii w dół do spodu dźwigara (dolnej krawędzi konstrukcji przęsła), więc odpowiada wysokości konstrukcyjnej.

Dlaczego pozostałe odpowiedzi są nieprawidłowe?

  • Wysokość ustrojowa dotyczy samego ustroju nośnego (np. wysokości kratownicy/dźwigara jako elementu), a nie odległości od toru do spodu konstrukcji.
  • Wysokość podporowa odnosi się do podpór (np. filarów/przyczółków) i jest liczona w relacji do posadowienia/fundamentu, a nie od poziomu stopki szyny.
  • Wysokość całkowita obejmuje cały obiekt (od podstawy/posadowienia do najwyższego punktu), więc jest szerszym parametrem niż wskazany na rysunku odcinek między stopką szyny a spodem przęsła.

W praktyce prawidłowe rozpoznanie wysokości konstrukcyjnej jest ważne, bo wpływa na ocenę prześwitu pionowego pod obiektem i bezpieczne utrzymanie terenu oraz urządzeń znajdujących się pod mostem.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest wysokość konstrukcyjna mostu kolejowego?
Wysokość konstrukcyjna to pionowa odległość od poziomu toru (niwelety; na rysunkach często jako "stopka szyny") do najniższego punktu konstrukcji nośnej przęsła, np. spodu dźwigara. Parametr ten wiąże się bezpośrednio z prześwitem pod obiektem.
Jak na rysunku rozpoznać, od jakiego poziomu mierzony jest wymiar wysokości?
Trzeba znaleźć linię odniesienia opisaną na rysunku (np. "stopka szyny", "poziom jezdni", "łożyska"). Strzałki wymiaru pokazują początek i koniec pomiaru. Jeśli wymiar startuje od "stopki szyny", dotyczy relacji konstrukcji do toru, a nie do fundamentu.
Dlaczego wysokość ustrojowa to nie to samo co wysokość konstrukcyjna?
Wysokość ustrojowa dotyczy gabarytu samego ustroju nośnego (np. wysokości kratownicy/dźwigara jako elementu). Wysokość konstrukcyjna opisuje natomiast odległość od poziomu toru/jezdni do spodu konstrukcji. Różnią się więc zarówno zakresem, jak i punktem odniesienia.
Co oznacza "most z jazdą dołem" w kontekście pomiaru wysokości?
"Jazda dołem" oznacza, że tor biegnie po dolnym pasie konstrukcji (wewnątrz/na dole kratownicy). Dlatego przy ocenie prześwitu istotne są wymiary liczone od poziomu toru w dół do spodu przęsła. To typowy układ, gdzie wysokość konstrukcyjna jest czytelna na rysunku.
Jakie błędy najczęściej popełnia się przy wyborze rodzaju wysokości na rysunku mostu?
Najczęstsze błędy to: (1) wybór "całkowitej", bo brzmi najbardziej ogólnie; (2) mylenie "konstrukcyjnej" z "ustrojową"; (3) nieuwzględnienie podpisu poziomu odniesienia (np. "stopka szyny"); (4) patrzenie tylko na długość wymiaru, a nie na to, skąd i dokąd jest mierzony.
Kiedy w praktyce kolejowej wykorzystuje się wysokość konstrukcyjną mostu?
Wysokość konstrukcyjna jest przydatna przy ocenie prześwitu pionowego pod obiektem (np. dla wody, drogi, terenu) oraz przy planowaniu utrzymania i robót w rejonie mostu. Ułatwia też analizę, czy pod obiektem nie pojawią się kolizje z urządzeniami lub przeszkodami.
Co oznacza na rysunku opis "stopka szyny" i dlaczego jest ważny?
"Stopka szyny" wskazuje poziom odniesienia związany bezpośrednio z położeniem toru. Jeśli wymiar jest mierzony od tej linii, dotyczy relacji konstrukcji do torowiska (niwelety), a nie do fundamentu czy łożysk. To klucz do poprawnego rozróżnienia rodzaju wysokości.
Jak odróżnić wysokość podporową od innych wysokości mostu?
Wysokość podporowa dotyczy elementów podpierających (przyczółek, filar) i jest liczona w relacji do posadowienia/fundamentu. Na rysunkach zwykle "idzie" od dołu obiektu ku górze do miejsca oparcia przęsła. Jeśli wymiar startuje od toru, to nie jest wysokość podporowa.
Czy wysokość całkowita mostu zawsze obejmuje fundament?
Zasadniczo "wysokość całkowita" oznacza najbardziej pełny gabaryt obiektu mierzony od najniższego punktu (często okolice posadowienia) do najwyższego punktu konstrukcji. Na rysunkach spotyka się różne definicje szczegółowe, dlatego trzeba sprawdzać, jakie punkty wyznaczają strzałki wymiaru.
Jak przygotować się do zadań z interpretacji rysunków obiektów inżynieryjnych na kolei?
Ćwicz czytanie podpisów i poziomów odniesienia (np. tor, łożyska, posadowienie), a następnie zawsze odpowiadaj na dwa pytania: skąd jest mierzony wymiar i do czego dochodzi. Pomaga też powtórka terminów: ustrój nośny, przęsło, dźwigar, podpora, prześwit.
info

Około 45% zdających odpowiada poprawnie na to pytanie. trudne

W praktyce zawodowej kluczowe jest to, że wysokość konstrukcyjna na moście z jazdą dołem to pionowa odległość od poziomu toru (na rysunku: linia "stopka szyny") do najniższego punktu konstrukcji przęsła (spodu dźwigara).

Źródła:

  • Opis ilustracji w zadaniu (zweryfikowany): wymiar 2 mierzony od "stopki szyny" do spodu konstrukcji przęsła (spodu dźwigara).
