KWALIFIKACJA BUD11 - CZERWIEC 2017

W konstrukcji ścianki z płyt gipsowo-kartonowych (sucha zabudowa) podstawowy ruszt stalowy tworzą dwa typy profili:

• UW – profile obwodowe (prowadnice), które wyznaczają przebieg ściany i są mocowane do podłogi oraz do sufitu/stropu, a także do ścian bocznych w miejscach zakończeń.
• CW – profile pionowe (słupki), które wstawia się w prowadnice UW i które przenoszą obciążenia oraz stanowią podparcie dla płyt.

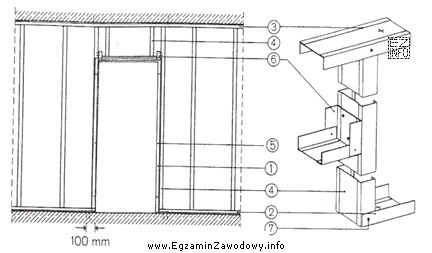

Odpowiedź "przy sufitowy profil UW" jest zgodna z typową logiką oznaczeń na rysunku: element przysufitowy to prowadnica znajdująca się w górnej strefie ściany, równoległa do podłogi. W praktyce jest to górny profil UW, do którego dochodzą profile CW.

Dlaczego pozostałe odpowiedzi są niepoprawne w takim ujęciu konstrukcji:

• "słupek z profilu CW" odnosi się do elementu pionowego. Słupek CW na schemacie jest zwykle rysowany jako profil ustawiony pionowo pomiędzy prowadnicami, a nie jako element obwodowy przy suficie.
• "ościeżnicę z profilu CW" sugeruje element związany z otworem drzwiowym (ościeże/ościeżnica). Taki detal występuje tylko przy pokazanym otworze i zwykle jest dodatkowo wzmocniony; nie jest to standardowy element górnego obwodu ściany.
• "rygiel z profilu UW" dotyczy poziomego elementu w polu ściany (np. pod parapetem, jako poprzeczka usztywniająca). Rygiel nie pełni funkcji prowadnicy obwodowej przy stropie, tylko jest elementem pośrednim w ruszcie.

Wskazówka egzaminacyjna: najpierw rozpoznaj położenie elementu na rysunku (góra/dół/boki/pole ściany/otwór), a dopiero potem dobierz typ profilu (UW jako obwód, CW jako pion). To ogranicza typowe pomyłki wynikające z podobieństwa skrótów.
