KWALIFIKACJA BUD3 - CZERWIEC 2018

PYTANIE NR 33.

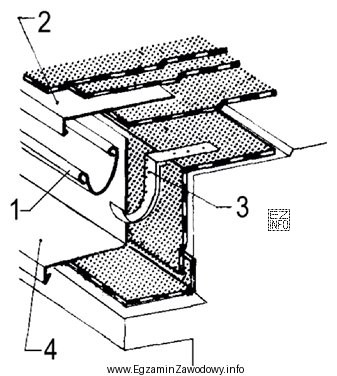

Cyfrą 4 na rysunku oznaczono obróbkę blacharską
Ilustracja przedstawia przekrój konstrukcji dachowej, który jest związany z kwalifikacją zawodową dekarza.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Obróbki blacharskie rozróżnia się m.in. według miejsca ich zastosowania.
Odpowiedź "gzymsu." wskazuje obróbkę wykonywaną na wysuniętym elemencie elewacji (gzymsie) w celu zabezpieczenia krawędzi i odprowadzenia wody. Pozostałe odpowiedzi dotyczą innych stref dachu: okapu, komina oraz kosza.

Pełne wyjaśnienie:

W dekarstwie i blacharstwie budowlanym obróbka blacharska to element z blachy, który zabezpiecza newralgiczne miejsca przed wodą opadową oraz kieruje spływ wody w bezpieczny sposób. Kluczowe jest rozpoznanie miejsca, w którym obróbka pracuje, ponieważ inny kształt i funkcję ma obróbka na krawędzi, a inny przy połączeniu połaci.

Odpowiedź "gzymsu." dotyczy obróbki wykonywanej na gzymsie, czyli wysuniętym elemencie elewacji (często stanowiącym poziome zwieńczenie ściany). Taka obróbka ma przede wszystkim chronić krawędź i powierzchnię gzymsu przed zawilgoceniem oraz ograniczać zacieki na elewacji poprzez odpowiednie wyprofilowanie kapinosu i odprowadzenie wody.

Pozostałe odpowiedzi odnoszą się do innych, typowych miejsc wykonywania obróbek:

  • "okapu." – okap to dolna krawędź połaci dachu; obróbki okapu współpracują z systemem rynnowym i mają inne zadania oraz geometrię niż obróbka gzymsu.
  • "komina." – obróbki komina wykonuje się w miejscu przejścia komina przez połać; kluczowe jest tam uszczelnienie połączenia pionowego elementu z pokryciem, co jest innym przypadkiem niż obróbka krawędziowa.
  • "kosza." – kosz dachowy to linia styku dwóch połaci tworząca wewnętrzne załamanie; obróbka kosza ma prowadzić wodę wzdłuż kosza i wymaga specyficznego ukształtowania oraz zakładów.

Na egzaminie warto ćwiczyć rozpoznawanie detali, zadając sobie pytania: czy to krawędź, połączenie dwóch połaci, czy przejście elementu przez połać? To pomaga odróżnić gzyms, okap, kosz i komin nawet wtedy, gdy odpowiedzi brzmią podobnie.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Obróbka blacharska to element z blachy, który zabezpiecza krawędzie i połączenia przed wodą oraz kieruje jej spływ. Stosuje się ją m.in. na krawędziach (okap, gzyms), w załamaniach (kosz) i przy przejściach przez połać (komin).
Kluczowe jest miejsce: gzyms to element elewacji (zwykle poziome wysunięcie na ścianie), a okap to dolna krawędź połaci dachu, często przy rynnie. Na rysunku szukaj relacji do ściany i tego, czy detal współpracuje z odwodnieniem okapu.
Bo chronią najbardziej narażone miejsca: krawędzie, styki materiałów i załamania. Nawet dobre pokrycie może przeciekać, jeśli woda dostaje się pod nie w rejonie kosza lub komina. Obróbka zapewnia kontrolowany spływ i ogranicza podciekanie.
Gzyms to wysunięty element na elewacji, często pełniący funkcję ozdobną i ochronną. W praktyce wymaga zabezpieczenia przed wodą, dlatego wykonuje się na nim obróbki blacharskie, które chronią krawędź i ograniczają zacieki na ścianie.
Najczęściej: okap (krawędź dolna połaci), kalenica i naroża, kosz (wewnętrzne załamanie połaci), obróbki przy kominie i ścianie, a także obróbki attyk i gzymsów. Każde miejsce ma inną funkcję i zwykle inny kształt obróbki.
Obróbkę kosza stosuje się tam, gdzie dwie połacie schodzą się do wewnątrz, tworząc linię spływu wody. Jej rola to zebranie i bezpieczne odprowadzenie dużej ilości wody z obu połaci. Błędy w koszu często skutkują przeciekami.
Bo komin to element pionowy przecinający połać, więc trzeba szczelnie połączyć dwie różne płaszczyzny i zapewnić odprowadzenie wody dookoła przeszkody. Wymaga to prawidłowych zakładów, dopasowania do pokrycia oraz poprawnego ukształtowania w strefie spływu.
Zwykle nie, bo numer na rysunku odnosi się do konkretnego detalu i miejsca obróbki. Bez obrazu nie da się jednoznacznie ustalić, czy chodzi o gzyms, okap, kosz czy komin. Na egzaminie zawsze analizuj cały przekrój i otoczenie elementu.
Najczęstsze są pomyłki wynikające z kojarzenia "obróbka = okap" bez analizy miejsca, ignorowanie relacji do ściany/komina oraz mylenie kosza z narożem. Pomaga nawyk sprawdzania: czy detal jest na krawędzi, w załamaniu połaci, czy przy przejściu przez dach.
Ćwicz na rysunkach detali: podpisuj elementy, porównuj przekroje okapu, gzymsu, kosza i komina. Ucz się funkcji: gdzie zbiera się woda, gdzie jest największe ryzyko podciekania. Korzystaj też z kart katalogowych producentów, bo mają czytelne schematy montażu.
info

Około 41% zdających odpowiada poprawnie na to pytanie. trudne

Według specjalistów z branży: "Pozostałe odpowiedzi dotyczą innych stref dachu: okapu, komina oraz kosza."

Materiały:

  • Podręczniki i poradniki z zakresu robót dekarsko-blacharskich (działy: obróbki blacharskie, detale okapu/gzymsu/kosza/komina)
  • Katalogi producentów systemów dachowych i obróbek (rysunki detali montażowych)
  • Zestawy rysunków detali budowlanych dla dachów (przekroje i węzły)
