Warunek zadania brzmi: po zadziałaniu czujnika na wejściu cyfrowym PLC ma pojawić się +24 VDC. Oznacza to, że sygnał z czujnika ma wymuszać stan wysoki przez podanie dodatniego potencjału zasilania na zacisk wejściowy sterownika (względem 0 V).
W praktyce odpowiada temu typowe wyjście PNP (sourcing): po zadziałaniu czujnika na przewodzie wyjściowym pojawia się +24 V, a wejście PLC "widzi" stan 1.

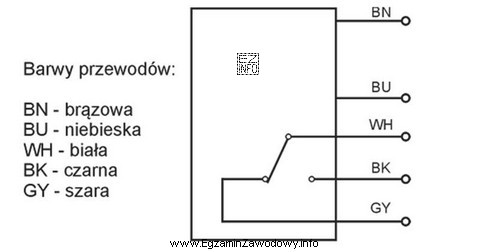

- BN (brown/brązowy) – typowo zasilanie +24 VDC.
- BU (blue/niebieski) – typowo zasilanie 0 VDC (masa).
- BK (black/czarny) – typowo wyjście sygnałowe czujnika (NO/NC zależnie od wersji).
- WH (white/biały) – często funkcja dodatkowa (np. drugie wyjście, wyjście komplementarne, wejście programujące), ale nie zastępuje podstawowego zasilania BN/BU ani głównego wyjścia BK.
Dlaczego poprawne jest wskazanie z BN=+24 V, BU=0 V, a BK jako wejście PLC? Bo taki układ zapewnia prawidłowe zasilenie czujnika oraz doprowadza sygnał z jego wyjścia na wejście sterownika. Gdy czujnik zadziała i jest w logice "podającej plus", na przewodzie wyjściowym pojawi się +24 V, spełniając warunek zadania.
Dlaczego pozostałe odpowiedzi są błędne?
- Warianty z BN=0 V i BU=+24 V oznaczają odwrócone zasilanie – w typowym czujniku DC jest to błędne i może uniemożliwić pracę lub grozić uszkodzeniem.
- Warianty, w których do wejścia PLC prowadzi przewód GY, są niezgodne z typowym przypisaniem przewodów dla czujników 4-żyłowych, gdzie sygnałem jest najczęściej BK (a dodatkowa funkcja bywa na WH).
Wskazówka egzaminacyjna: najpierw ustal wymagany stan na wejściu PLC ("ma być +24 V po zadziałaniu"), potem dopasuj typ wyjścia (PNP) i dopiero na końcu przypisz kolory przewodów do zasilania (BN/BU) oraz sygnału (BK).
